UNI-T

MSO3354E-S Mixed-Signal-Oszilloskop

  • Bandbreite: 350 MHz
  • Kanäle: 4 analoge + 16 digitale
  • ECHTZEIT-ABPROBERATE : 2,5 GSa/s
  • Anstiegszeit: ≤1ns
  • Speichertiefe: 250Mpts
  • Wellenform-Erfassungsrate : 1.000.000wfms/s

Preis auf Anfrage: Kontaktieren Sie uns für exklusive Angebote

5 Jahre Garantie inklusive*

Klicken Sie hier für Details

Excl. VAT €2.570,00
Excl. VAT         €1.295,00
€1.541,05 Incl. 19% VAT

UNI-T

MSO3354E-S Mixed-Signal-Oszilloskop

MSO3354E-S Mixed-Signal-Oszilloskop

Spezifikation

Besonderheit Spezifikation
Modellnummer MSO3354E-S
Bandbreite 350 MHz
Kanäle 4 analoge + 16 digitale
Echtzeit-Abtastrate 2,5 GSa/s
Anstiegszeit ≤1ns
Speichertiefe 250 Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s
Eingangsimpedanz (Analogkanal) （1 MΩ ± 2 %）||（18 pF ± 3 pF）
Eingangsimpedanz (Digitalkanal) （101 kΩ±1%）||（9 pF ± 1 pF）
Wellenformgenerator Ja
Anzeige 8-Zoll-kapazitives Touch-Display (800 x 480)
Garantie 3 Jahre
Versandabmessungen (L x B x H) 370 mm × 185 mm × 115 mm
Versandgewicht 4,5 kg
Unterlagen Englischer Download-Leitfaden, mehrsprachiges Sicherheitshandbuch, Kalibrierungsbericht (COC)

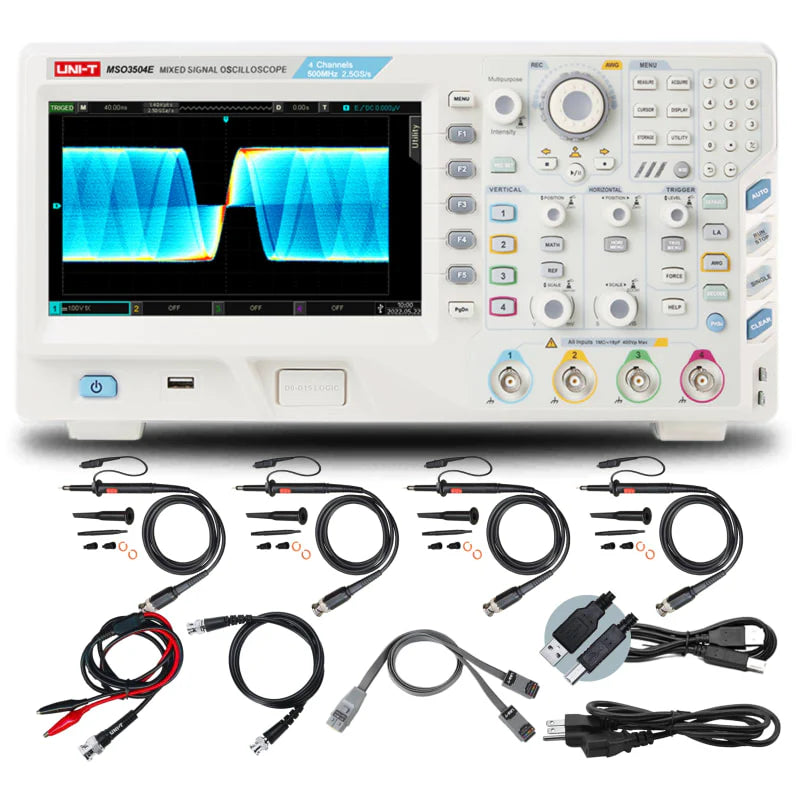

Mitgeliefertes Zubehör Netzkabel, USB2.0-Druckkabel, passive Sonde 500 MHz * 2 (UT-P07) oder 350 MHz * 4 (UT-P08), Logikanalysatorsonde (UT-M15), BNC-Durchgangskabel, BNC-auf-Krokodilklemmenkabel
Weitere Produktspezifikationen finden Sie im beigefügten PDF.





Anwendung

Modell UPO3504E UPO3502E UPO3354E UPO3352E
Bandbreite 100 MHz 350 MHz
Kanäle Analog 4 Analog 2 Analog 4 Analog 2
Echtzeitprobe 2,5 GSa/s
Max. Speichertiefe 250Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s
Wellenformgenerator NEIN
Modell MSO3352E MSO3354E MSO3502E MSO3504E
Bandbreite 350 MHz 500 MHz
Kanäle Analog 2 Analog 4 Analog 2 Analog 4
Echtzeitprobe 2,5 GSa/s
Max. Speichertiefe 250Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s
Wellenformgenerator NEIN
Modell MSO3354E-S MSO3504E-S
Bandbreite 350 MHz 500 MHz
Kanäle Analog 4 +Digital 16
Echtzeitprobe 2,5 GSa/s
Max. Speichertiefe 250Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s
Wellenformgenerator Ja

Zugehöriges Dokument

Bedienungsanleitung

MSO/UPO3000E Benutzerhandbuch
  • Sprache: English
  • Version: V1.0
  • Veröffentlichungsdatum: 06.08.2024

    • Technisches Datenblatt

    MSO/UPO3000E -Serie Datenblatt-EN
  • Sprache: English
  • Version: V1.1
  • Veröffentlichungsdatum: 06.08.2024

    • Programmierhandbuch

    MSO/UPO3000E Programmierhandbuch
  • Sprache: English
  • Version: V1.0
  • Veröffentlichungsdatum: 06.08.2024

    • Kurzanleitung

    MSO/UPO3000E Kurzanleitung
  • Sprache: English
  • Version: V1.0
  • Veröffentlichungsdatum: 06.08.2024

    • Software

    Geräte-Manager
  • Version V2.6
  • Veröffentlichungsdatum: 08.08.2024

    • Firmware

    MSO/UPO300E Firmware
  • Version V2.10.0111
  • Veröffentlichungsdatum: 22.05.2024

    • MSO/UPO3000E Firmware
  • Version V2.05.0087
  • Veröffentlichungsdatum: 21.07.2023

    • MSO/UPO3000E Firmware
  • Version V2.07.0093
  • Veröffentlichungsdatum: 05.09.2023

    Option für MSO/UPO 3000E Serie

    • MSO/UPO3000CS/E-BND
      Normaler Preis €715,00

      Incl. 19% VAT €850,85



      Funktions- und Anwendungspaketoption für die MSO/UPO3000E-Serie, einschließlich MSO/UPO-EMBD-Paket und MSO/UPO-AUTO-Paket
      Download

    • MSO/UPO3000CS/E-SPI
      Normaler Preis €236,99

      Incl. 19% VAT €282,02



      Integrierter serieller Bus-Trigger und Analyse-SPI für die MSO/UPO3000E-Serie
      Download

    • MSO/UPO3000CS/E-LIN
      Normaler Preis €236,99

      Incl. 19% VAT €282,02



      Automatischer serieller Bus-Trigger und Analyse-LIN für die MSO/UPO3000E-Serie
      Download

    • MSO/UPO3000CS/E-I2C
      Normaler Preis €236,99

      Incl. 19% VAT €282,02



      Integrierter serieller Bus-Trigger und Analyse-I2C für die MSO/UPO3000E-Serie
      Download

    • MSO/UPO3000CS/E-FlexRay
      Normaler Preis €236,00

      Incl. 19% VAT €280,84



      Trigger und Analyse des seriellen FlexRay-Busses für die MSO/UPO3000E-Serie
      Download

    • MSO/UPO3000CS/E-EMBD
      Normaler Preis €475,00

      Incl. 19% VAT €565,25



      Funktions- und Anwendungspaketoption für die MSO/UPO3000E-Serie, einschließlich MSO/UPO-COM, MSO/UPO-I2C, MSO/UPO-SPI
      Download

    • MSO/UPO3000CS/E-COM
      Normaler Preis €236,00

      Incl. 19% VAT €280,84



      Trigger und Analyse des seriellen PC-Busses – UART, für die MSO/UPO3000E-Serie
      Download

    • MSO/UPO3000CS/E-CAN_FD
      Normaler Preis €236,00

      Incl. 19% VAT €280,84



      Automatischer serieller Bus-Trigger und Analyse-CAN-FD für die MSO/UPO3000E-Serie
      Download

    • MSO/UPO3000CS/E-CAN
      Normaler Preis €236,00

      Incl. 19% VAT €280,84



      Automatischer serieller Bus-Trigger und Analyse-CAN für die MSO/UPO3000E-Serie
      Download

    • MSO/UPO3000CS/E-AUTO
      Normaler Preis €475,00

      Incl. 19% VAT €565,25



      Funktions- und Anwendungspaketoption für die MSO/UPO3000E-Serie, einschließlich MSO/UPO-CAN, MSO/UPO-CAN FD, MSO/UPO-LIN, MSO/UPO-FlexRay
      Download

    • MSO3000CS/ES-BODE
      Normaler Preis €299,00

      Incl. 19% VAT €355,81



      Bode-Plot-Loop-Testanalyse (Software)
      Download

    • UPO3000CS/E-LA16
      Normaler Preis €345,00

      Incl. 19% VAT €410,55



      16-Kanal-Upgrade-Option (Software), nur für UPO3000CS-Modelle
      Download
    Alle anzeigen

    Zubehör für MSO/UPO 3000E-Serie

    • UT-P06 Passive Sonde
      Normaler Preis €36,00

      Incl. 19% VAT €42,84



      Sondenfaktor: (10:1) Bandbreite: 300 MHz. Spannung: 600 Vpp
      Download

    • UT-P07 Passive Sonde
      Normaler Preis €150,00

      Incl. 19% VAT €178,50



      Sondenfaktor: (10:1) Bandbreite: 500 MHz, Spannung: 600 Vpp
      Download

    • UT-P21 Passive Hochspannungssonde
      Normaler Preis €410,00

      Incl. 19% VAT €487,90



      Passive Hochspannungssonde: (1000:1) Bandbreite: 50 MHz Spannung: DC 15 kVrms/AC 10 kV (Sinuswelle)
      Download

    • UT-P30 Differenzialsonde
      Normaler Preis €379,00

      Incl. 19% VAT €451,01



      Differenzsonde: (10:1/100:1) Bandbreite: 100 MHz Differenzspannung: ±800 Vpp
      Download

    • UT-P31 Hochspannungs-Differenzialsonde
      Normaler Preis €666,00

      Incl. 19% VAT €792,54



      Hochspannungs-Differenzialsonde: (10:1/100:1) Bandbreite: 100MHz Differenzspannung: ±1500Vpp
      Download

    • UT-P32 Hochspannungs-Differenzialsonde
      Normaler Preis €820,00

      Incl. 19% VAT €975,80



      Hochspannungs-Differenzialsonde: (10:1/100:1) Bandbreite: 50MHz Differenzspannung: ±1500Vpp
      Download

    • UT-P40 Stromsonde: DC ~ 100 kHz, 60 A
      Normaler Preis €430,00

      Incl. 19% VAT €511,70



      Umwandlungsverhältnis: 50 mV/A, 5 mV/A, Strombereich: 0,4 A – 60 A, Frequenz: DC – 100 kHz, Spannung: 600 Vrms
      Download

    • UT-P41 Stromsonde: DC ~ 100 kHz, 100 A
      Normaler Preis €567,00

      Incl. 19% VAT €674,73



      Umwandlungsverhältnis: 100 mV/A, 10 mV/A, Strombereich: 50 A ~ 100 A, Frequenz: DC ~ 100 kHz, Spannung: 600 Vrms
      Download

    • UT-V23 Hochspannungssonde
      Normaler Preis €24,00

      Incl. 19% VAT €28,56



      Hochspannungssonde: (100:1) Bandbreite: 100 MHz
      Spannung: 2000Vpp
      Download
    Alle anzeigen
