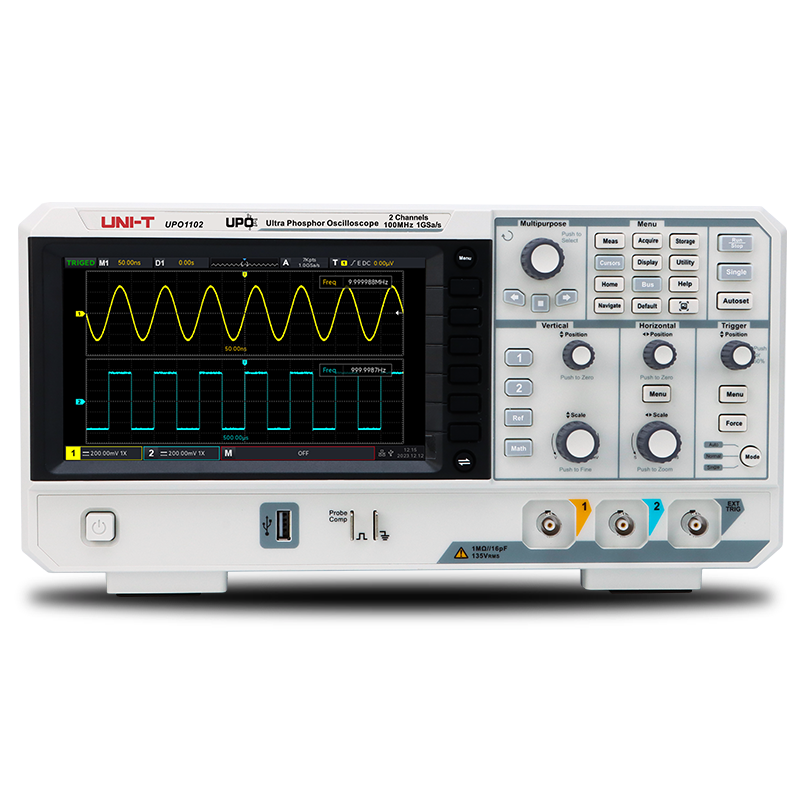

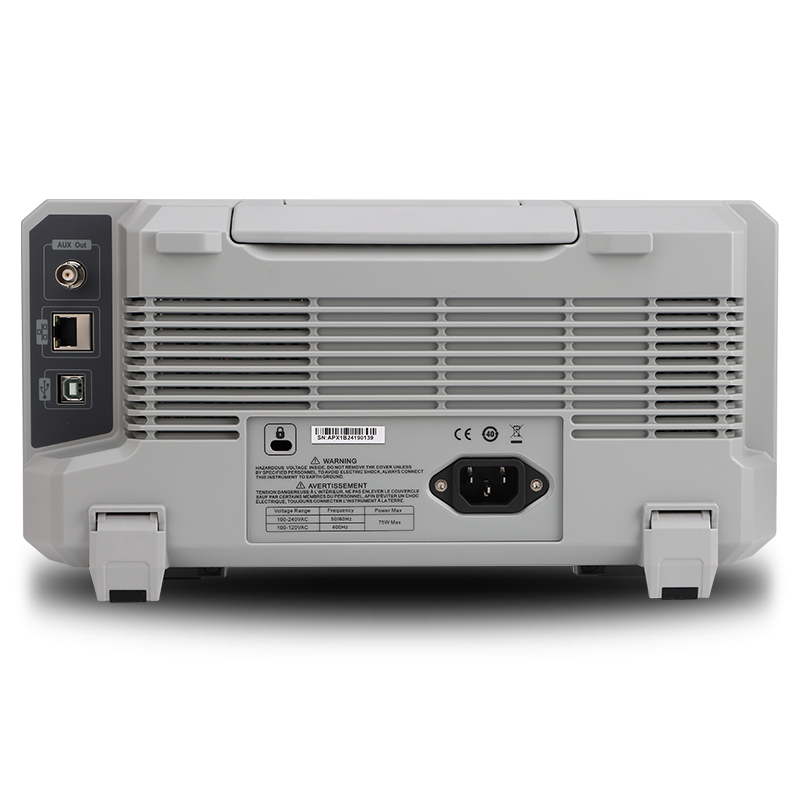

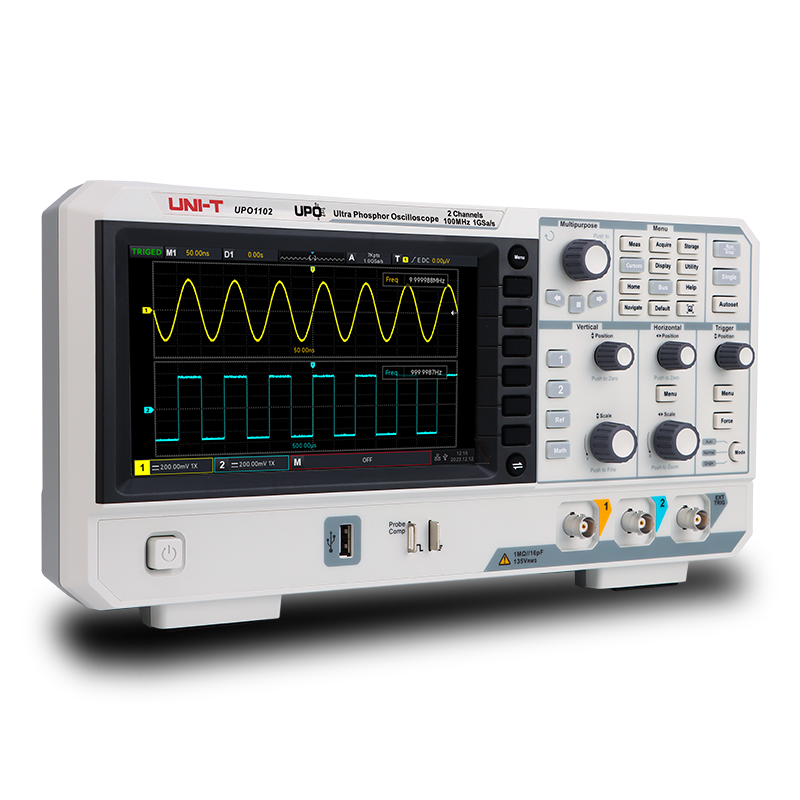

UPO1102 Digitales Oszilloskop
- Bandbreite: 100 MHz
- Kanäle: 2 Analog
- ECHTZEIT-ABPROBERATE : 1GSa/s
- Anstiegszeit: ≤3,5 ns
- Speichertiefe: 56Mpts
- Wellenform-Erfassungsrate : 500.000 Wfms/s
- Normaler Preis
- Excl. VAT €255,00
€303,45
Incl. 19% VAT
Teilen
UPO1102 Digitales Oszilloskop
Spezifikation
| Besonderheit | Spezifikation |
|---|---|
| Modellnummer | UPO1102 |
| Umfangstyp | DSO |
| Bandbreite | 100 MHz |
| Kanäle | 2 Analog |
| Echtzeit-Abtastrate | 1GSa/S |
| Anstiegszeit | ≤ 3,5 ns |
| Speichertiefe | 56 Mpts |
| Erfassungsrate | 500.000 Wfms/s |
| Eingangsimpedanz | (1 MΩ ± 2 %) || (16 pF ± 2 pF) |
| Erfassungsmodus | Normal, Spitzenwerterkennung, hohe Auflösung und Mittelwertbildung |
| Vertikale Skalierung bei 1 MΩ | 500 μV/Div bis 20 V/Div |
| # Automatische Messungen | 36 |
| Logik-Pod enthalten | NEIN |
| Wellenformgenerator | NEIN |
| Enthaltene Busprotokolle | RS232, UART, I2C, SPI |
| Optionale Busprotokolle | Keiner |
| Logik-Pod enthalten | Nicht verfügbar |
| Anzeige | 7-Zoll-TFT |
| Touch-Screen | NEIN |
| Garantie | 3 Jahre |
| Versandabmessungen (L x B x H) | 336 mm x 164 mm x 105 mm |
| Versandgewicht | <2,5 kg |
| Unterlagen | Englischer Download-Leitfaden, mehrsprachiges Sicherheitshandbuch, Kalibrierungsbericht (COC) |
| Mitgeliefertes Zubehör | Netzkabel, USB2.0-Druckkabel, Passive Sonde 100 MHz * 2 (UT-P04) |

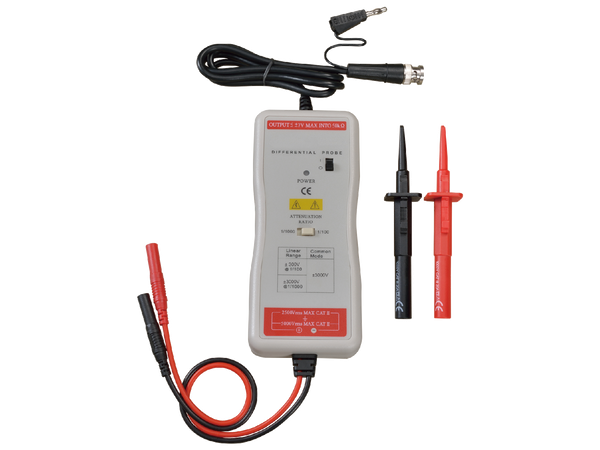

| Optionales Zubehör | Hochspannungssonde (UT-V23 ,UT-P20 undUT-P21 ) Hochspannungs-Differenzialsonden (UT-P30 ,UT-P31 ,UT-P32 ,UT-P33 , UT-P35 und UT-P36) Stromsonde (UT-P40 ,UT-P41 ,UT-P42 ,UT-P43 und UT-P44 ) |
| Optionale Software | UPO1002X-1MT2 (Bandbreite auf 200 MHz erweitern) |
| Weitere Produktspezifikationen finden Sie im beigefügten PDF. |
|
Merkmale
Ultra Phosphor 2.0
große Speichertiefe
Multi-Zielfernrohre 2.0
Hardware-Dekodierung in Echtzeit für den gesamten Speicher
Verbesserte 1M-Punkt-FFT
Vergleich
| Modell | UPO1102 | UPO1202 |
| Bandbreite | 100 MHz | 200 MHz |
| Kanäle | Analog 2 | |
| Echtzeitprobe | 1 GSa/s | |
| Max. Speichertiefe | 56 Mpts | |
| Wellenform-Erfassungsrate | 500.000 Wfms/s | |
