Hochauflösungs-Oszilloskop der UNI-T UPO2000HD-Serie
Hochauflösendes Oszilloskop der UPO2000HD-Serie
Bis zu 200 MHz Bandbreite, 2,5 GSa/s, 100 Mpts Speicher und Ultra Phosphor 3.0 für schnelles und präzises Debugging
Die UPO2000HD-Serie bietet hochauflösende Oszilloskopleistung in einem kompakten, vielseitigen Gehäuse. Mit bis zu 200 MHz Bandbreite , 2,5 GSa/s Abtastrate und 100 Mpts Speichertiefe gewährleistet sie präzise Signalerfassung und -analyse für Anwendungen in den Bereichen Kommunikation, Luft- und Raumfahrt, Bildung und Leistungselektronik . Dank Ultra Phosphor 3.0 erreicht das UPO2000HD eine Wellenformerfassungsrate von bis zu 1.000.000 wfms/s und ist damit ideal für die Erfassung seltener und komplexer Ereignisse.
Produktübersicht
Hauptmerkmale
Hohe Leistung
- Bandbreite: 70 MHz / 100 MHz / 200 MHz
- Kanäle: 2 oder 4 analoge Kanäle
- Abtastrate: bis zu 2,5 GSa/s
- Speichertiefe: bis zu 100 Mpts
- Wellenform-Erfassungsrate: bis zu 1.000.000 wfms/s
Ultra Phosphor 3.0
- Unterstützt 8-Kanal-Parallelgraph-Mapping
- Verarbeitungsdurchsatz von bis zu 20 Gbit/s
- 250.000 wfms/s Echtzeiterfassung
- 1.000.000 wfms/s im Sequenzmodus
Vielseitige Prüfgeräte
- Oszilloskop
- Spektrumanalysator
- Protokollanalysator
- Leistungsanalysator
- Hochpräziser Frequenzzähler
- Digitales Voltmeter (DVM)
Protokolldekodierung und -triggerung
- Eingebettet: UART, I²C, SPI
- Automobil: CAN, CAN-FD, LIN, FlexRay, SENT
- Audioprotokoll-Dekodierung
Spektrumanalyse
- Verbesserte FFT bis zu 4 Mpts
- Frequenzbereich: 0 ~ 1,25 GHz
- Wasserfallkurvenvisualisierung
- 4 Spuren & 4 Erkennungen
- Markierungen: Automatisch, manuell, Schwellenwert, Liste und Spitzensuche
Leistungsanalyse
- Eingang: Netzqualität, Oberschwingungen, Einschaltstrom
- Schalten: Schaltverlust, SOA, Anstiegsgeschwindigkeit, Rds(on)
- Ausgang: Welligkeit, Modulation, Effizienz, Einschwingverhalten, Ein-/Ausschaltzeit
Hardwarebeschleunigte Maskentests
- Erfüllt den Six-Sigma-Standard (≤ 3,4 DPMO)
- Führt Compliance-Wellenformtests in < 1 Sekunde durch
- Behält die volle Ultra Phosphor 3.0-Aufnahmerate bei
Verfügbare Modelle
UPO2000HD-Modelle

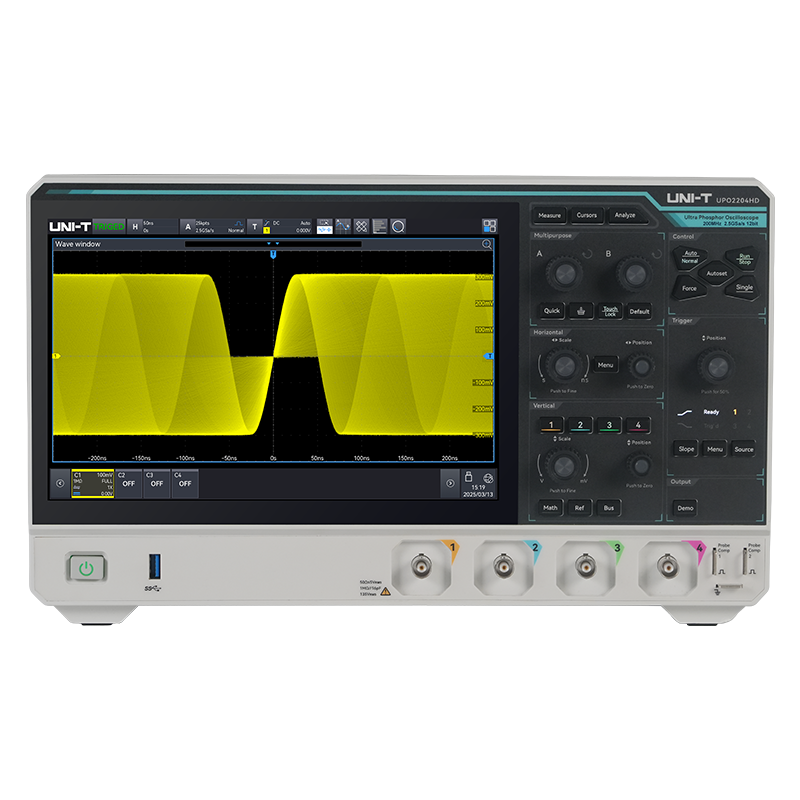

- UPO2204HD: 200 MHz • 4 Kanäle • 2,5 GSa/s • 100 Mpts • 1.000.000 wfms/s
- UPO2202HD: 200 MHz • 2 Kanäle • 2,5 GSa/s • 100 Mpts • 1.000.000 wfms/s
- UPO2104HD: 100 MHz • 4 Kanäle • 2,5 GSa/s • 100 Mpts • 1.000.000 wfms/s
- UPO2102HD: 100 MHz • 2 Kanäle • 2,5 GSa/s • 100 Mpts • 1.000.000 wfms/s
- UPO2074HD: 70 MHz • 4 Kanäle • 2,5 GSa/s • 100 Mpts • 1.000.000 wfms/s
- UPO2072HD: 70 MHz • 2 Kanäle • 2,5 GSa/s • 100 Mpts • 1.000.000 wfms/s
📌 Fazit: Warum UPO2000HD wählen?
- Bis zu 200 MHz Bandbreite, 2,5 GSa/s und 100 Mpts Speichertiefe
- Ultra Phosphor 3.0 mit einer Erfassungsrate von bis zu 1.000.000 wfms/s
- Unterstützt 9 Mainstream-Protokoll-Dekodierung und erweiterte Triggerung
- Integrierte Spektrum-, Leistungs- und Protokollanalysefunktionen
- Zuverlässige Leistung für Bildungs-, Luft- und Raumfahrt-, Kommunikations- und Leistungstests
Egal, ob Sie Pädagoge, Ingenieur für eingebettete Systeme oder Entwickler von Leistungselektronik sind, die UPO2000HD-Serie bietet erweiterte Funktionen und Zuverlässigkeit zu einem wettbewerbsfähigen Preis.
