Verbesserte 16-Bit-Auflösung

Kombiniert einen 12-Bit-ADC mit ERES , um eine effektive Auflösung von 16 Bit zu erreichen. Dies reduziert Rauschen und zeigt feine Wellenformdetails für eine präzise Analyse.

Hochgeschwindigkeits-Signalerfassung

• Bandbreite: 350 MHz bis 1 GHz (modellabhängig)
• Abtastrate: bis zu 5 GSa/s
• Speichertiefe: 500 Mpts
• Wellenform-Erfassungsrate: bis zu 1.500.000 wfms/s (Sequenzmodus)

Ultra Phosphor 3.0

Unterstützt 8-Kanal-Parallelgraph-Mapping mit einem Verarbeitungsdurchsatz von bis zu 20 Gbit/s . Erreicht bis zu 800.000 wfms/s und 1.500.000 wfms/s im Sequenzmodus, um seltene Ereignisse in Echtzeit zu erfassen.

All-in-One-Testgerät

Integriertes Oszilloskop, Logikanalysator, AWG, Spektrum- und Protokollanalyse, Timing- und Leistungsanalyse, Bode-Diagramm, Frequenzzähler und DVM.

• Oszilloskop • Logikanalysator (16-Kanal) • AWG (2-Kanal)
• Spektrumanalysator • Protokollanalysator • Timinganalysator
• Leistungsanalysator • Bode-Diagramm-Analysator • Frequenzzähler • DVM

56 Typen: Messung, Statistik, Trenddiagramme

Umfassende automatische Messungen (Spannung, Frequenz, Phase, Leistung usw.) mit erweiterten Statistiken und Trenddiagrammen für tiefe Einblicke in das Langzeitverhalten.

Protokolldekodierung und -triggerung

Unterstützt 15 gängige Protokolle , darunter:

• Eingebettet: UART, I²C, I3C , SPI
• Automobilindustrie: CAN, CAN‑FD , CAN‑XL , LIN, FlexRay, SENT
• Audio: I2S (Audio-I2S, Audio-LJ, Audio-RJ)
• Luft- und Raumfahrt: MIL‑STD‑1553, ARINC 429
• Drahtlos und Sensoren: Manchester, 1‑WIRE

Zeitanalyse

Analysieren Sie Impulsbreite, Amplitude, Flanke und Setup-/Haltezeit für Busse wie I²C, SPI und CAN . Unterstützt den Export von Konformitätstestberichten zur Dokumentation.

Spektrumanalysator

• Verbesserte FFT: bis zu 4 Mpts mit 4-Kanal -Simultan-FFT
• Frequenzbereich: 0 bis 2,5 GHz
• Wasserfallkurven , 4 Spuren und 4 Erkennungen
• Markierungen: Automatisch, manuell, Schwellenwert; plus Markierungsliste und Spitzensuche

Leistungsanalyse

• Eingang: Stromqualität, Oberschwingungen, Einschaltstrom
• Schalten: Schaltverlust, SOA, Anstiegsrate, Einschaltwiderstand
• Ausgang: Welligkeit, Modulation, Effizienz

FIR-Filter

Stufenlos einstellbare Bandbreite von 50 Hz bis 500 MHz, um Rauschen und Störungen über einen weiten Bereich effektiv zu filtern.

Vollständige Hardware-Echtzeit-Triggerung

13 erweiterte Triggertypen + 15 Protokolltrigger . Die neue Extremwerttriggerung sperrt Signalmaxima/-minima präzise, ​​um schwer fassbare Ereignisse zu erfassen.

Hardwarebeschleunigter Maskentest: 6σ < 1s

Erfüllt den Six-Sigma- Standard ( ≤ 3,4 DPMO ). Hardwarebeschleunigte Vorlagentests behalten die volle Erfassungsrate von Ultra Phosphor 3.0 bei, um Konformitätsprüfungen in < 1 Sekunde abzuschließen.

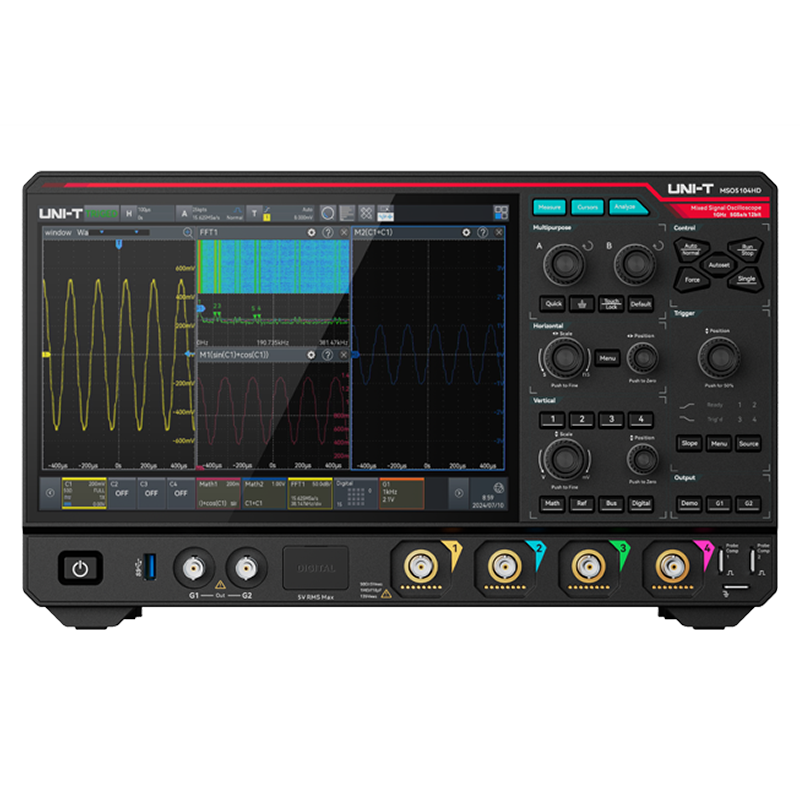

Verfügbare MSO5000HD-Modelle

• MSO5104HD
  1 GHz • 4 analoge Kanäle • 16 digitale Kanäle • 5 GSa/s • 500 Mpts • bis zu 1.500.000 wfms/s
• MSO5054HD
  500 MHz • 4 analoge Kanäle • 16 digitale Kanäle • 5 GSa/s • 500 Mpts • bis zu 1.500.000 wfms/s
• MSO5034HD
  350 MHz • 4 analoge Kanäle • 16 digitale Kanäle • 5 GSa/s • 500 Mpts • bis zu 1.500.000 wfms/s
