Unlocking the Power of the 6-Trace Feature in UTS3000B/T Series Spectrum Analyzers

Die Leistungsfähigkeit der 6-Trace-Funktion in den Spektrumanalysatoren der UTS3000B/T-Serie freisetzen

Spektrumanalysatoren sind in vielen Bereichen unverzichtbar, von der Telekommunikation bis hin zur Elektronikprüfung. Die UTS3000B/T-Serie zeichnet sich durch fortschrittliche Funktionen aus, darunter die innovative 6-Trace-Funktion. In diesem Beitrag gehen wir ausführlich auf die 6-Trace-Funktion ein und erläutern ihre Anwendungsfälle und Vorteile.

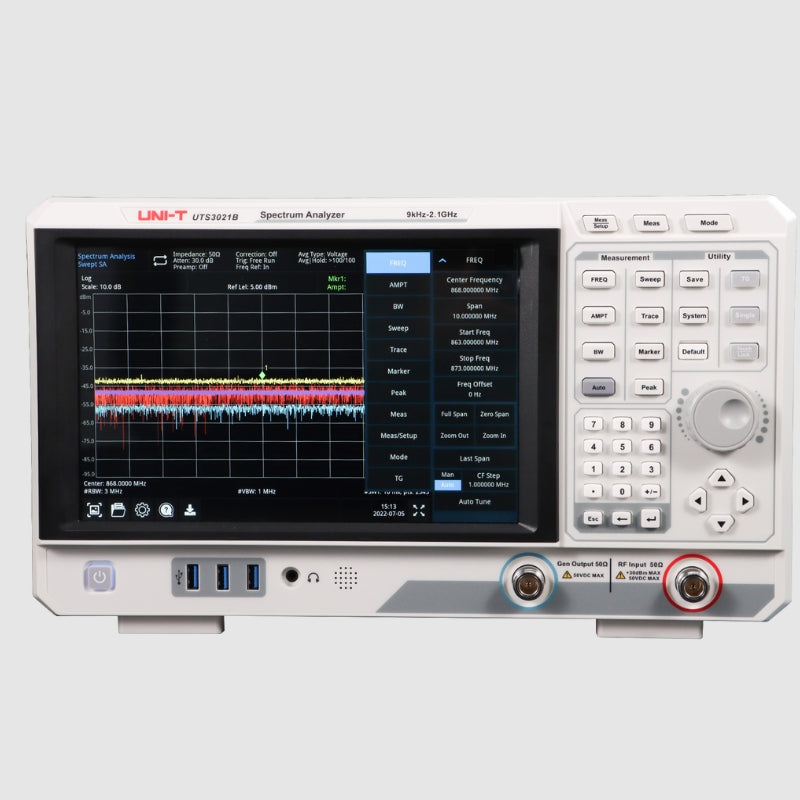

Was ist der Spektrumanalysator der UTS3000B/T-Serie?

Der Spektrumanalysator der UTS3000B-Serie deckt einen breiten Frequenzbereich von 9 kHz bis 8,4 GHz ab und verfügt über fortschrittliche, volldigitale ZF-Technologie für überragende Leistung. Mit einem 10,1-Zoll-Touchscreen und bis zu 40.001 Scanpunkten ermöglicht er eine detaillierte Frequenzbereichsanalyse. Zu den wichtigsten Spezifikationen gehören ein RBW von 1 Hz bis 3 MHz und ein beeindruckendes Phasenrauschen von -98 dBc/Hz bei 10 kHz sowie ein DANL von -161 dBm . Dieses vielseitige Werkzeug eignet sich ideal für verschiedene Anwendungen, darunter Elektronikfertigung, drahtlose Kommunikation, HF-Mikrowellentests, Vorabtastung der elektromagnetischen Verträglichkeit und Halbleitermessung.

Was ist die 6-Trace-Funktion?

Die 6-Trace-Funktion eines Spektrumanalysators, wie beispielsweise der UTS3000B/T-Serie, ermöglicht die gleichzeitige Anzeige von bis zu sechs verschiedenen Traces auf dem Bildschirm. Jeder Trace repräsentiert einen anderen Satz von Messdaten oder Signaleigenschaften. Mit dieser Funktion können Benutzer mehrere Signale oder Signalparameter in einer einzigen Ansicht beobachten und vergleichen.

Wichtige Aspekte der 6-Trace-Funktion:

  1. Mehrere Spuren : Es können bis zu sechs separate Spuren angezeigt werden, jede mit ihrer eigenen Konfiguration und ihren eigenen Messeinstellungen.
  2. Anpassung : Jede Spur kann mit verschiedenen Parametern wie Frequenzbereich, Amplitudenskala und Bandbreite angepasst werden.
  3. Überlagerung und Vergleich : Spuren können übereinander gelegt werden, was einen direkten Vergleich und eine Analyse ermöglicht.

Wo Sie die 6-Trace-Funktion verwenden können

  1. Signalvergleich :

    • Telekommunikation : Vergleichen Sie Trägersignale mit ihren Harmonischen, Störsignalen oder Störungen benachbarter Kanäle. Dies ist entscheidend für die Gewährleistung der Signalintegrität und die Einhaltung von Kommunikationsstandards.
    • Rundfunk : Analysieren Sie mehrere Rundfunkfrequenzen gleichzeitig, um sicherzustellen, dass es keine Interferenzen zwischen verschiedenen Kanälen oder Frequenzen gibt.
  2. Interferenzanalyse :

    • Drahtlose Kommunikation : Überwachen Sie mehrere drahtlose Signale, um Störquellen zu identifizieren und ihre Auswirkungen auf die Systemleistung zu bewerten.
    • Elektromagnetische Verträglichkeit (EMV) : Vergleichen Sie Emissionen aus verschiedenen Quellen, um die Einhaltung gesetzlicher Normen sicherzustellen und Störungen zu minimieren.
  3. Fehlerbehebung :

    • Elektronische Geräte : Untersuchen Sie verschiedene Signalpfade innerhalb eines Geräts, um Fehler oder Leistungsprobleme zu lokalisieren. Sie können beispielsweise verschiedene Phasen eines Signalpfads überwachen, um festzustellen, wo eine Verzerrung oder Anomalie auftritt.
    • Netzwerktests : Überwachen Sie in einer komplexen Netzwerkkonfiguration verschiedene Netzwerksignale und ihre Interaktionen, um Netzwerkprobleme zu diagnostizieren oder die Signalintegrität zu überprüfen.
  4. Designvalidierung :

    • F&E : Verwenden Sie während der Entwicklungsphase mehrere Traces, um zu überprüfen, ob verschiedene Designaspekte wie erwartet funktionieren. Vergleichen Sie beispielsweise Prototypsignale mit theoretischen Modellen oder Spezifikationen.

Vorteile von 6 Spuren in Ihrem Spektrumanalysator

  1. Umfassende Analyse :

    • Verbesserte Sichtbarkeit : Mit sechs Spuren können Sie mehrere Signaleigenschaften oder unterschiedliche Signale gleichzeitig anzeigen. Diese umfassende Ansicht hilft dabei, Wechselwirkungen und Abhängigkeiten zwischen Signalen zu erkennen, die bei der Einzelbetrachtung möglicherweise nicht erkennbar sind.
    • Detaillierte Einblicke : Die Möglichkeit, mehrere Spuren zu überlagern und zu vergleichen, bietet detaillierte Einblicke in das Signalverhalten und hilft so, komplexe Probleme leichter zu erkennen.
  2. Erhöhte Effizienz :

    • Reduzierte Messzeit : Anstatt mehrere Einzelmessungen durchzuführen und die Ergebnisse manuell zu vergleichen, können Sie mit der 6-Trace-Funktion alle relevanten Daten auf einmal anzeigen. Dies reduziert den Analyseaufwand und beschleunigt die Entscheidungsfindung.
    • Optimierte Fehlerbehebung : Der direkte Vergleich mehrerer Spuren kann den Prozess der Problemdiagnose beschleunigen, indem sofortige visuelle Korrelationen bereitgestellt werden.
  3. Vielseitigkeit und Flexibilität :

    • Anpassbare Ansichten : Passen Sie jede Kurve an spezifische Messanforderungen an, z. B. unterschiedliche Frequenzbereiche oder Signaltypen, und wechseln Sie bei Bedarf zwischen den Ansichten. Diese Flexibilität ist besonders in komplexen oder vielschichtigen Signalumgebungen nützlich.
    • Gleichzeitige Überwachung : Überwachen Sie verschiedene Aspekte eines Signals oder mehrere Signale aus verschiedenen Quellen gleichzeitig. Dies ist für Anwendungen wertvoll, die eine Echtzeitanalyse und -überwachung erfordern.
  4. Verbesserte Genauigkeit :

    • Präzise Vergleiche : Die Möglichkeit, Spuren zu überlagern, ermöglicht präzisere Vergleiche und reduziert das Fehlerpotenzial bei manuellen Analysen. Präzise Markierungen und Cursor ermöglichen das Messen und Vergleichen von Signalattributen über Spuren hinweg.
  5. Erweiterte Dokumentation :

    • Datenpräsentation : Wenn Sie Ergebnisse dokumentieren, bietet die Sichtbarkeit mehrerer Spuren in einer einzigen Erfassung ein klareres und umfassenderes Bild des Messszenarios, was für Berichte und Präsentationen nützlich ist.

Videodemonstration

Um die 6-Trace-Funktion in Aktion zu sehen, sehen Sie sich unsere ausführliche Videodemonstration unten an. Dieses Video führt Sie durch die Einrichtung und Verwendung der 6-Trace-Funktion des Spektrumanalysators der UTS3000B/T-Serie und zeigt praktische Anwendungen und Vorteile.


Abschluss

Die 6-Trace-Funktion der Spektrumanalysatoren der UTS3000B/T-Serie ist ein leistungsstarkes Werkzeug für die erweiterte Signalanalyse. Durch die gleichzeitige Anzeige und den Vergleich von bis zu sechs verschiedenen Traces verbessert sie die Analyse komplexer Signalinteraktionen, die effiziente Fehlerbehebung und die effektive Validierung von Designs. Diese Funktion verbessert nicht nur die Tiefe und Genauigkeit der Analyse, sondern beschleunigt auch den gesamten Messvorgang und ist somit sowohl für Routine- als auch für Spezialanwendungen von Nutzen.
