USG5014V-P HF-Signalgenerator

Frequenzbereich: CW: 9 kHz – 14 GHz, IQ: 5 MHz – 6 GHz
Frequenzauflösung: 0,001 Hz
Ausgangsleistungsbereich: -135 dBm bis +25 dBm
Phasenrauschen: < -122 dBc/Hz (1 GHz bei 20 kHz Offset)
Pulsmodulation: Unterstützt
Anzeige: 5-Zoll-TFT-LCD-Touchscreen

Normaler Preis: Excl. VAT €21.999,00

Menge

USG5014V-P HF-Signalgenerator

Wenn Sie etwas besprechen möchten, zögern Sie nicht, uns zu kontaktieren.
sichere Kasse
30 Tage Rückgaberecht

Spezifikation

Frequenzbereich: CW-Ausgang von 9 kHz bis 14 GHz und IQ-Modulationsbereich von 5 MHz bis 6 GHz für fortschrittliche HF- und Drahtloskommunikationstests
Frequenzauflösung: Ultrafeine Frequenzauflösung von 0,001 Hz für präzise Signalgenerierung und Frequenzsteuerung
Ausgangspegel: Einstellbar von -135 dBm bis +25 dBm für Empfängerempfindlichkeitstests und Hochleistungs-HF-Anwendungen
Phasenrauschen: Typisches Phasenrauschen besser als <-122 dBc/Hz bei 1 GHz mit 20 kHz Offset für saubere HF-Signalerzeugung
Amplitudengenauigkeit: Eine typische Amplitudengenauigkeit von ≤0,7 dB gewährleistet zuverlässige und wiederholbare Messungen
Analoge Modulation: Unterstützt AM, FM und Phasenmodulation (ΦM) mit internen, externen oder kombinierten Modulationsquellen
Digitale Modulation: Unterstützt QAM-, FSK-, ASK- und PSK-Signalerzeugung in Echtzeit für die Entwicklung und Verifizierung von Kommunikationssystemen
Wellenformgenerierung: Unterstützt die Wiedergabe von Wellenformdateien, Wellenformsequenzierung, Mehrtongenerierung und IoT-Signalerzeugung
Unterstützung drahtloser Kommunikation: Kompatibel mit Simulationssoftware für mobile Kommunikation zur Generierung von 5G NR, WLAN, LTE, Bluetooth und IoT-Signalen
Echtzeit-AWGN: Integrierte IQ-Basisband-Generierung von additivem weißem Gaußschem Rauschen für genaue Empfängerempfindlichkeits- und BER-Tests
Referenzuhr: Standard-OCXO-Referenzoszillator mit hoher Stabilität für exzellente Langzeit-Frequenzstabilität
Eingebauter AWG: Integrierter 50-MHz-Funktions-/Arbiträrwellenformgenerator für vielseitige Signalerzeugung
Optionale Leistungsmessgerätesteuerung: Unterstützt Leistungsmessung, Ausgangssteuerung und Leitungsverlustkorrektur bei Verwendung mit dem optionalen Leistungsmessgerät-Kit
Pulsmodulation: Dieses Modell unterstützt keine Pulsmodulation
Anzeige: 5-Zoll-TFT-LCD-Kapazitiv-Touchscreen für intuitive Konfiguration und Bedienung

Funktionen

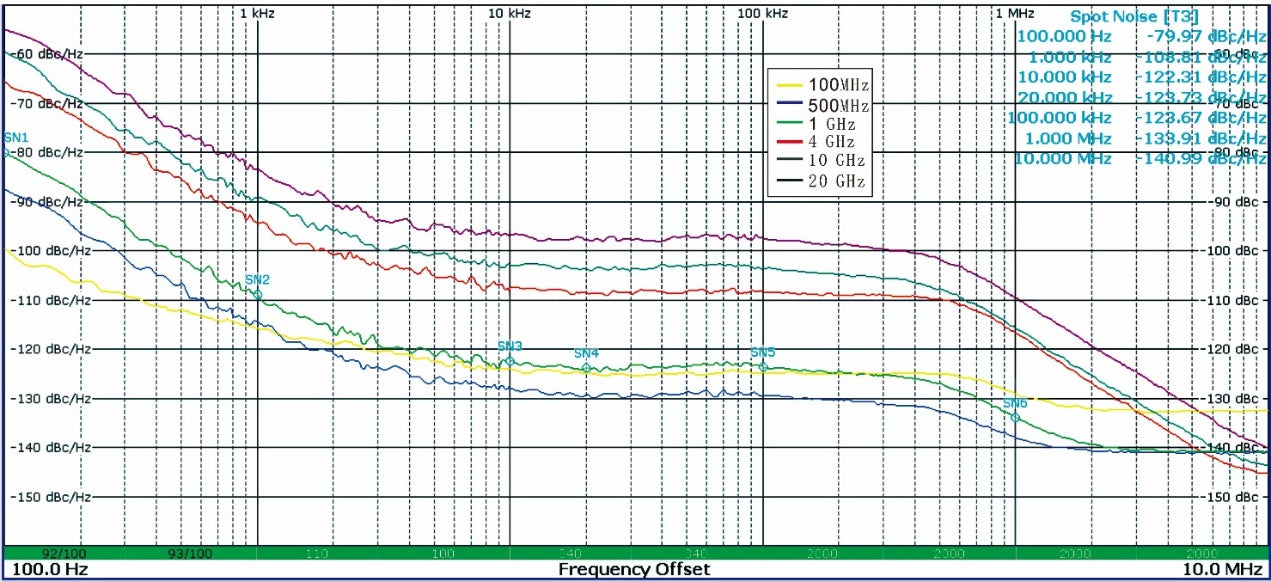

Geringes Phasenrauschen
Phasenrauschen von bis zu -122 dBc/Hz (1 GHz, 20 kHz Offset, Typ.). Die hohe spektrale Reinheit stellt sicher, dass fortschrittliche Tests mit größerer Präzision und Zuverlässigkeit durchgeführt werden können

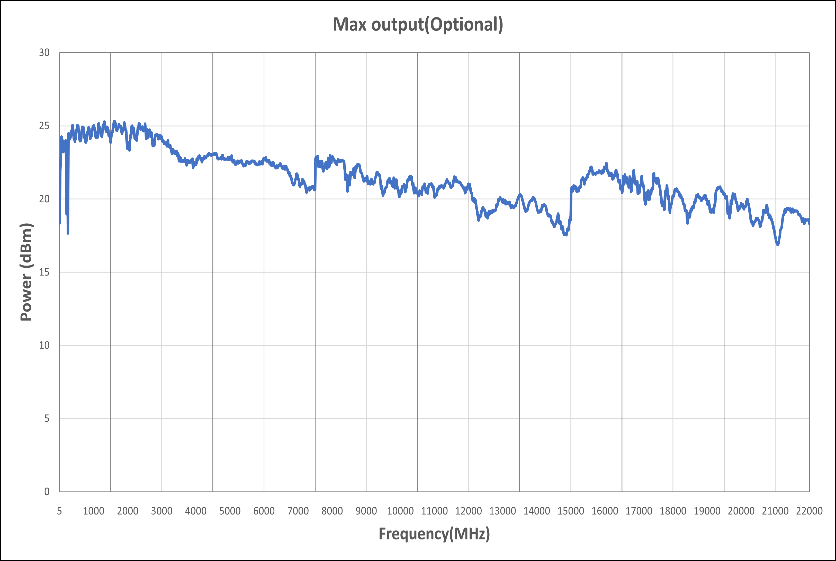

Großer Dynamikbereich, hochpräzise Leistungsabgabe
- Maximale Ausgangsleistung (typ.): +25 dBm bei 1,6 GHz
- Minimale Ausgangsleistung: -135 dBm
- Dynamikbereich: bis zu 160 dB
- Exzellente Leistungsgenauigkeit mit einem typischen Wert von < 0,7 dB (typ.)

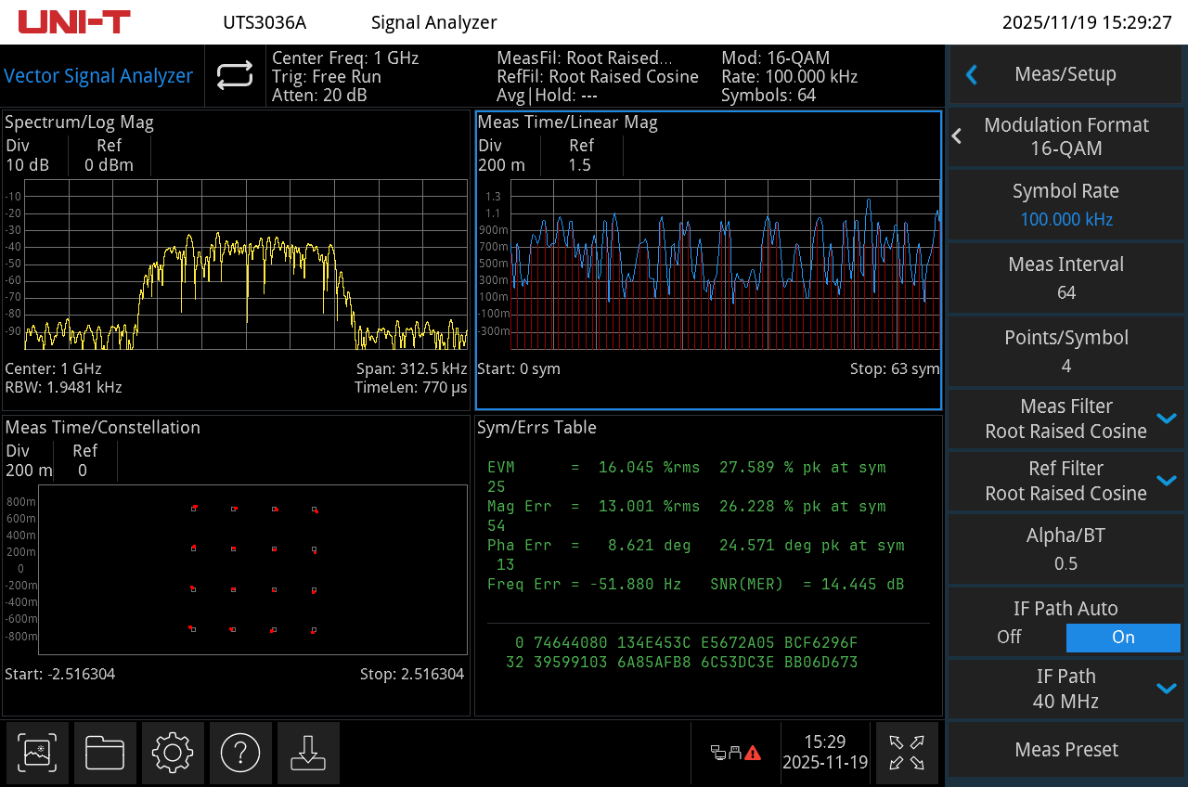

Vollständige Standard-Vektormodulationsformate
Generiert digitale Standard-Modulationssignale in Echtzeit, einschließlich PSK, FSK, QAM und ASK, unterstützt dabei auch benutzerdefinierte Modulationstypen und Füll-Einstellungen und deckt alle kritischen Frequenzbänder und digitalen Kommunikationsformate ab.
Multi-Typ-Rauschinjektion
Liefert Ausgaben von reinem Rauschen und additivem weißem Gaußschen Rauschen (AWGN) und unterstützt eine flexible Rauschsimulation in verschiedenen Testszenarien.

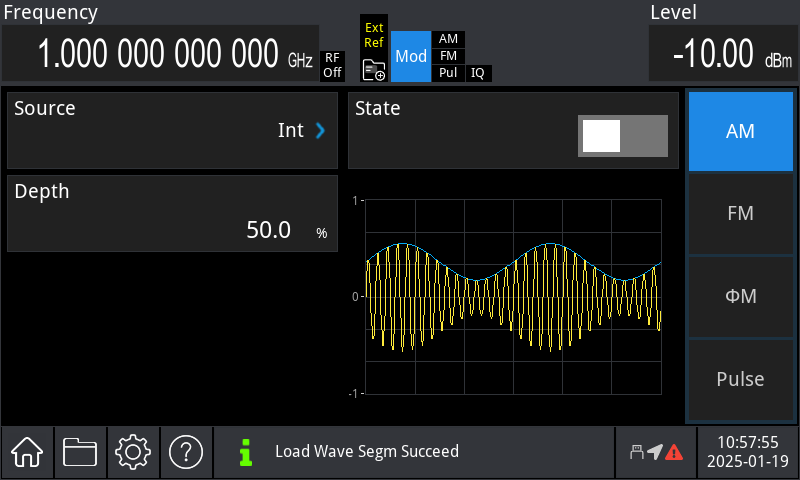

Umfassende analoge Modulation
Unterstützt AM, FM und ΦM sowie optionale Puls- und Schmalpulsmodulation mit der Möglichkeit, Pulse von bis zu 40 ns Länge bei einer Auflösung von 10 ns auszugeben, womit die Testanforderungen von Anwendungen wie z. B. Millimeterwellen-Radarsystemen in der Automobilindustrie erfüllt werden.

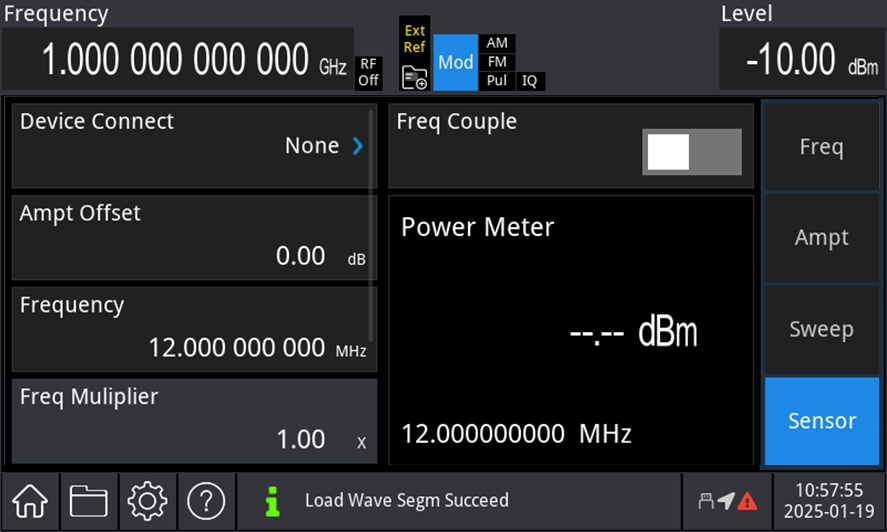

Option für Leistungsmessgerät
Die Leistungszähler-Option wird über den USB-Anschluss an der Frontplatte mit dem Gerät verbunden und ermöglicht Leistungsmessung, Steuerung der Leistungsabgabe sowie Kalibrierung des Leitungsverlusts.
Touch-gesteuerte grafische geführte Interaktion
Ausgestattet mit einem 5-Zoll-Touchscreen mit hoher Auflösung bietet es einen klaren Überblick über wichtige Parameter und den Gerätestatus. Die am Signalflussdiagramm orientierte Benutzeroberfläche ermöglicht eine intuitive Darstellung und benutzerfreundliche Bedienung.
Funktions-/Arbiträrgenerator
Der integrierte 50-MHz-Funktionssignalgenerator unterstützt: Standard-Wellenformausgabe, Wobbel-Funktionen und Modulationsfunktionen.
ARB-Modulation
Ermöglicht die Wiedergabe benutzerdefinierter, beliebiger Wellenformen bei variablen Abtastraten mit Echtzeit-Basisband-Vorschau.
Unterstützt den ARB-Mehrträgermodus, wobei jeder Unterträger eine unabhängige Modulation und Datenübertragung ermöglicht.
Mehrtonmodulation
Erzeugt gleichzeitig mehrere Frequenzkomponenten zur Simulation komplexer Signale. Es kann Mehrfrequenzszenarien bei rahmenbasierten Tests reproduzieren und ermöglicht so eine effektive Überprüfung der Geräteleistung unter anspruchsvollen Spektrumsbedingungen.
IoT-Modulation
Bietet Unterstützung für IoT-spezifische Konfigurationen
Protokolltypen: ZigBee, Z-Wave
Modulationsparameter: Flexible Einstellungen wie Modulationsanzahl und Modulationsverfahren.

Vergleich

Modell	USG5022V-P	USG5014V-P	USG5014V
Frequenzbereich	CW: 9 kHz - 22 GHz IQ: 5 MHz - 6 GHz	CW: 9 kHz - 14 GHz IQ: 5 MHz - 6 GHz
Frequenzauflösung	0,001 Hz
Pegelbereich	-135 dBm - +25 dBm
Phasenrauschen	<-122 dBc/Hz (1GHz @ 20kHz)
Mechanischer Dämpfungsregler	JA	JA	NEIN
Anzeige	5 Zoll TFT-LCD (Touchscreen)
