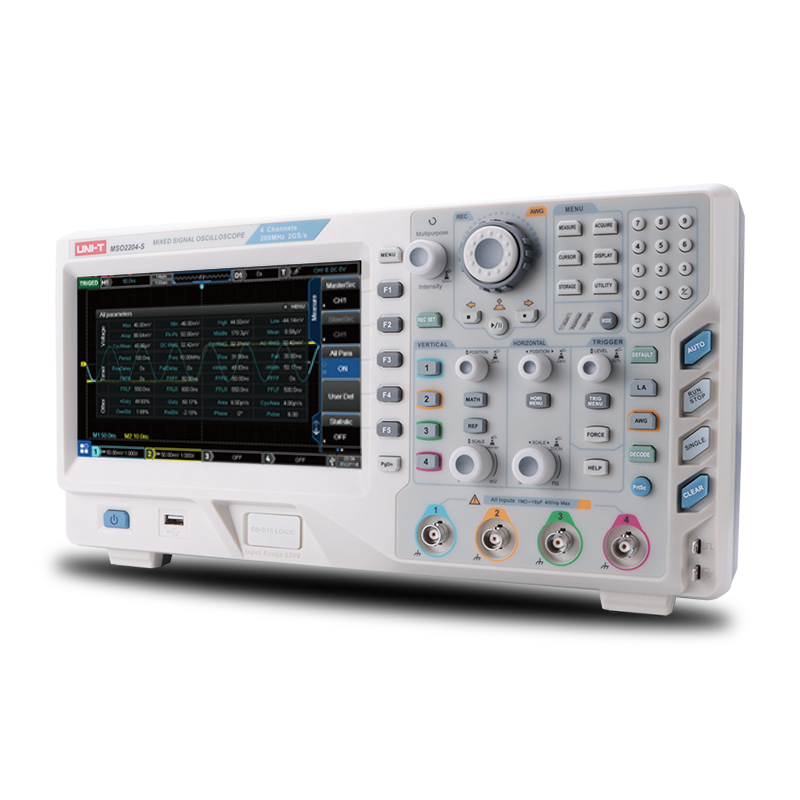

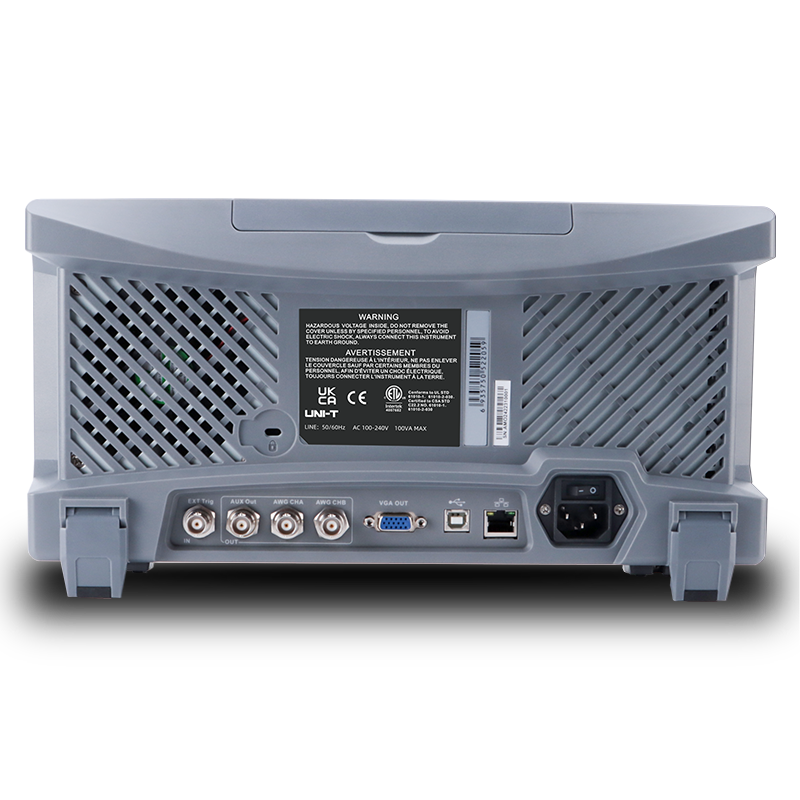

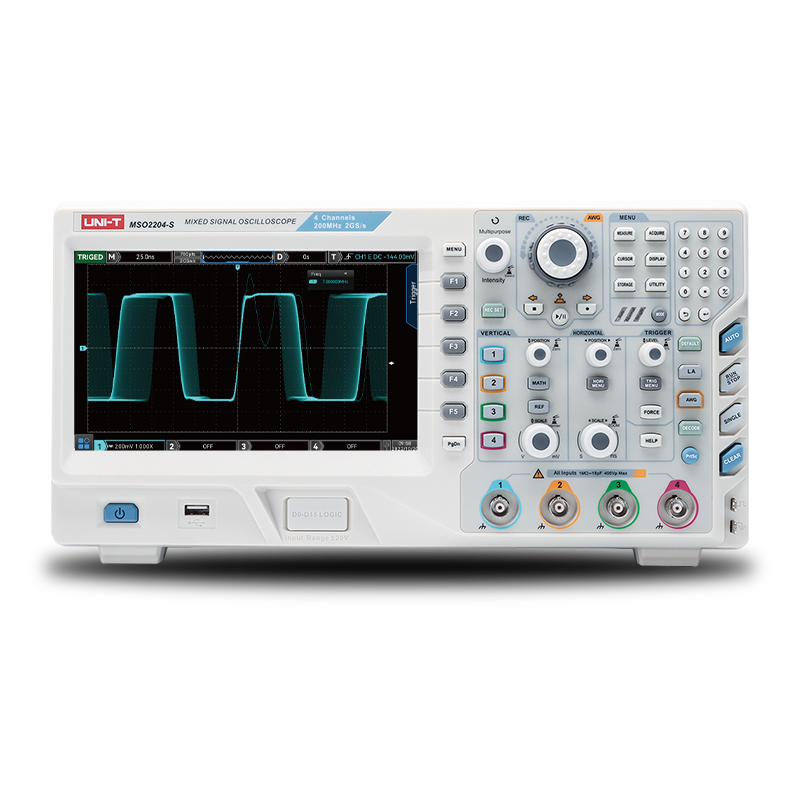

MSO2202 Digitaloszilloskop

  • Bandbreite: 200 MHz
  • Kanäle: 4 analog + 16 digital
  • Echtzeit-Abtastrate : 2GSa/s
  • Anstiegszeit: ≤1,8 ns
  • Speichertiefe: 56 Mpts
  • Wellenform-Erfassungsrate : 1.000.000 Wfms/s
  • WELLENFORMGENERATOR: 50-MHz-Zweikanäle

5 Jahre Garantie inklusive*

Klicken Sie hier für Details

Excl. VAT €1.199,00
Excl. VAT         €799,00
€950,81 Incl. 19% VAT

MSO2202 Digitaloszilloskop

MSO2202 Digitaloszilloskop

Spezifikation

Besonderheit Spezifikation
Modellnummer MSO2202
Umfangstyp MSO
Bandbreite 200 MHz
Kanäle 2 analoge + 16 digitale
Echtzeit-Abtastrate 2GSa/S
Anstiegszeit ≤ 1,8 ns
Speichertiefe 56 Millionen Punkte
Wellenform-Erfassungsrate 1.00.000 WFM/s
Eingangsimpedanz (Analogkanal) （101 kΩ±1%）||（16 pF ± 1 pF）
Eingangsimpedanz (Digitalkanal) （101 kΩ±1%）||（9 pF ± 1 pF）
Wellenformgenerator NEIN
Anzeige 8-Zoll-TFT-LCD
Touch-Screen JA
Garantie 3 Jahre
Versandabmessungen (L x B x H) 19 Zoll x 8 Zoll x 12 Zoll
Versandgewicht 4,5 kg
Unterlagen Englischer Download-Leitfaden, mehrsprachiges Sicherheitshandbuch, Kalibrierungsbericht (COC)

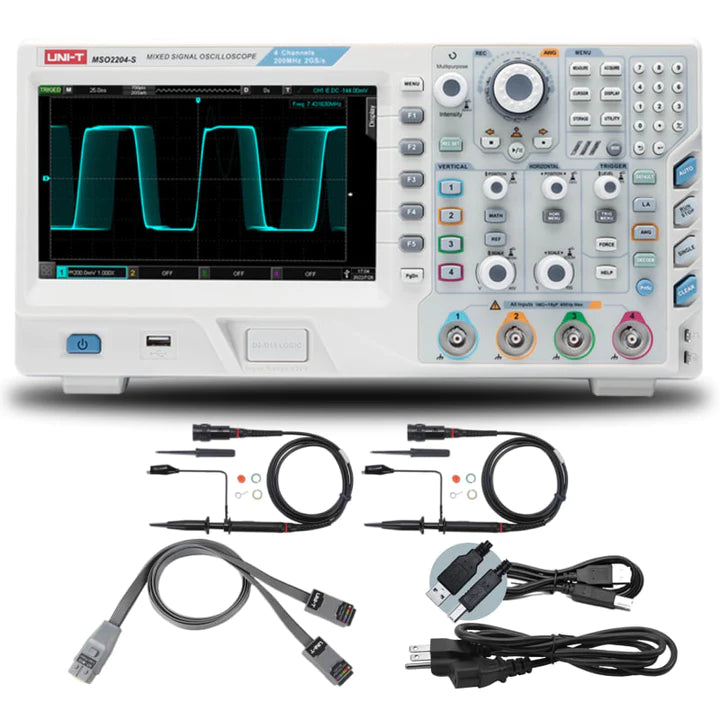

Mitgeliefertes Zubehör Netzkabel, USB2.0-Druckkabel, passive Sonde 200 MHz * 2 (UT-P05) oder 100 MHz * 4 (UT-P04), Logikanalysatorsonde (UT-M15)
Weitere Produktspezifikationen finden Sie im beigefügten PDF.



Video

8 Zoll Touchscreen

Sechsunddreißig Wellenformparameter

DVM

FFT-Spektrum

Multi-Scope-Technologie

Web-Fernbedienung

XY-Cursor

XY-Cursor-Anwendung

Speicherfunktion

Bode-Plot-Funktion

Wellenformaufzeichnung

56 Mpts tiefer Speicher pro Kanal

Zonenauslöserfunktion

Vollständige Speicherhardwaredekodierung

Beliebige Wellenform - Ausgabe per Mausklick

Zweikanalsignal

Vergleich

Modell MSO2204-S MSO2104-S MSO2202-S MSO2102-S
Bandbreite 200 MHz 100 MHz 200 MHz 100 MHz
Kanäle Analog 4 +Digital 16 Analog 2 +Digital 16
Echtzeitprobe 2GSa/s
Max. Speichertiefe 56Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s
Wellenformgenerator 50 MHz Doppelkanäle
Modell MSO2104 MSO2102 MSO2202 MSO2204
Bandbreite 100 MHz 200 MHz
Kanäle Analog 4 Analog 2 Analog 4
Echtzeitprobe 2GSa/s
Max. Speichertiefe 56Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s
Modell UPO2204 UPO2104 UPO2202 UPO2102
Bandbreite 200 MHz 100 MHz 200 MHz 100 MHz
Kanäle Analog 4 Analog 2
Echtzeitprobe 2GSa/s
Max. Speichertiefe 56Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s

Zugehöriges Dokument

Bedienungsanleitung

MSO/UPO2000 Benutzerhandbuch
  • Sprache: English
  • Version: V1.0
  • Veröffentlichungsdatum: 06.08.2024

    • Technisches Datenblatt

    MSO/UPO2000-Serie Datenblatt-EN
  • Sprache: English
  • Version: V1.1
  • Veröffentlichungsdatum: 06.08.2024

    • Programmierhandbuch

    MSO/UPO2000 Programmierhandbuch
  • Sprache: English
  • Version: V1.0
  • Veröffentlichungsdatum: 06.08.2024

    • Kurzanleitung

    MSO/UPO2000 Kurzanleitung
  • Sprache: English
  • Version: V1.0
  • Veröffentlichungsdatum: 06.08.2024

    • Software

    Geräte-Manager
  • Version V2.6
  • Veröffentlichungsdatum: 08.08.2024

    • Firmware

    MSO2000 Firmware
  • Version V1.07.0086
  • Veröffentlichungsdatum: 05.09.2023

    • MSO/UPO2000 Firmware
  • Version V1.05.0082
  • Veröffentlichungsdatum: 07.07.2023

    • MSO/UPO2000 Firmware
  • Version V1.09.0101
  • Veröffentlichungsdatum: 22.05.2024

    • Option für MSO2202 Digitaloszilloskop

    • MSO/UPO2000-AUTO
      Normaler Preis €359,00

      Incl. 19% VAT €427,21



      Funktions- und Anwendungspaketoption für die MSO/UPO2000-Serie, einschließlich MSO/UPO-CAN, MSO/UPO-CAN FD, MSO/UPO-LIN, MSO/UPO-FlexRay
      Download

    • MSO/UPO2000-BND
      Normaler Preis €595,00

      Incl. 19% VAT €708,05



      Funktions- und Anwendungspaketoption für die MSO/UPO2000-Serie, einschließlich MSO/UPO-EMBD-Paket und MSO/UPO-AUTO-Paket
      Download

    • MSO/UPO2000-CAN
      Normaler Preis €219,00

      Incl. 19% VAT €260,61



      Automatischer serieller Bus-Trigger und Analyse-CAN für die MSO/UPO2000-Serie
      Download

    • MSO/UPO2000-CAN FD
      Normaler Preis €219,00

      Incl. 19% VAT €260,61



      Automatischer serieller Bus-Trigger und Analyse-CAN FD für die MSO/UPO2000-Serie
      Download

    • MSO/UPO2000-COM
      Normaler Preis €219,00

      Incl. 19% VAT €260,61



      Trigger und Analyse des seriellen PC-Busses (RS232/UART) für die MSO/UPO2000-Serie
      Download

    • MSO/UPO2000-EMBD
      Normaler Preis €359,00

      Incl. 19% VAT €427,21



      Funktions- und Anwendungspaketoption für die MSO/UPO2000-Serie, einschließlich MSO/UPO-COM, MSO/UPO-I2C, MSO/UPO-SPI
      Download

    • MSO/UPO2000-FlexRay
      Normaler Preis €219,00

      Incl. 19% VAT €260,61



      Trigger und Analyse des seriellen FlexRay-Busses für die MSO/UPO2000-Serie
      Download

    • MSO/UPO2000-I2C
      Normaler Preis €219,00

      Incl. 19% VAT €260,61



      Integrierter serieller Bus-Trigger und Analyse-I2C für die MSO/UPO2000-Serie
      Download

    • MSO/UPO2000-LIN
      Normaler Preis €219,00

      Incl. 19% VAT €260,61



      Bode-Plot-Option für MSO2000-S-Modelle
      Download

    • MSO/UPO2000-SPI
      Normaler Preis €219,00

      Incl. 19% VAT €260,61



      Integrierter serieller Bus-Trigger und Analyse-SPI für die MSO/UPO2000-Serie
      Download

    • MSO2000-S-BODE
      Normaler Preis €199,00

      Incl. 19% VAT €236,81



      Bode-Plot-Option für MSO2000-S-Modelle
      Download

    • UPO2000-LA16
      Normaler Preis €225,00

      Incl. 19% VAT €267,75



      Bode-Plot-Option für MSO2000-S-Modelle
      Download
    Alle anzeigen

    Zubehör für MSO2202 Digitaloszilloskop

    • UT-P04 Passive Sonde
      Normaler Preis €11,00

      Incl. 19% VAT €13,09



      Sondenfaktor: (10:1) Bandbreite: 100 MHz. Spannung: 600 Vpp
      Download

    • UT-P05 Passive Sonde
      Normaler Preis €13,00

      Incl. 19% VAT €15,47



      Sondenfaktor: (10:1) Bandbreite: 200 MHz, Spannung: 600 Vpp
      Download

    • UT-P20 Passive Hochspannungssonde
      Normaler Preis €54,00

      Incl. 19% VAT €64,26



      Passive Sonde: (100:1) Bandbreite: 250 MHz. Spannung: 1500 V
      Download

    • UT-P21 Passive Hochspannungssonde
      Normaler Preis €410,00

      Incl. 19% VAT €487,90



      Passive Hochspannungssonde: (1000:1) Bandbreite: 50 MHz Spannung: DC 15 kVrms/AC 10 kV (Sinuswelle)
      Download

    • UT-P30 Differenzialsonde
      Normaler Preis €379,00

      Incl. 19% VAT €451,01



      Differenzsonde: (10:1/100:1) Bandbreite: 100 MHz Differenzspannung: ±800 Vpp
      Download

    • UT-P31 Hochspannungs-Differenzialsonde
      Normaler Preis €666,00

      Incl. 19% VAT €792,54



      Hochspannungs-Differenzialsonde: (10:1/100:1) Bandbreite: 100MHz Differenzspannung: ±1500Vpp
      Download

    • UT-P32 Hochspannungs-Differenzialsonde
      Normaler Preis €820,00

      Incl. 19% VAT €975,80



      Hochspannungs-Differenzialsonde: (10:1/100:1) Bandbreite: 100MHz Differenzspannung: ±1500Vpp
      Download

    • UT-P40 Stromsonde: DC ~ 100 kHz, 60 A
      Normaler Preis €430,00

      Incl. 19% VAT €511,70



      Umwandlungsverhältnis: 50 mV/A, 5 mV/A, Strombereich: 0,4 A – 60 A, Frequenz: DC – 100 kHz, Spannung: 600 Vrms
      Download

    • UT-P41 Stromsonde: DC ~ 100 kHz, 100 A
      Normaler Preis €567,00

      Incl. 19% VAT €674,73



      Umwandlungsverhältnis: 100 mV/A, 10 mV/A, Strombereich: 50 A ~ 100 A, Frequenz: DC ~ 100 kHz, Spannung: 600 Vrms
      Download

    • UT-P42 Stromsonde: DC ~ 150 kHz, 200 A
      Normaler Preis €437,00

      Incl. 19% VAT €520,03



      Stromsonde, DC-150 kHz, 0,4 A – 200 A
      Download

    • UT-P43 Stromzange
      Normaler Preis €910,00

      Incl. 19% VAT €1.082,90



      Stromsondenbereich: 20 A AC/DC, Frequenz: DC ~ 25 MHz, Umwandlungsverhältnis: 100 mV/A
      Download

    • UT-V23 Hochspannungssonde
      Normaler Preis €24,00

      Incl. 19% VAT €28,56



      Hochspannungssonde: (100:1) Bandbreite: 100 MHz
      Spannung: 2000Vpp
      Download
    Alle anzeigen
