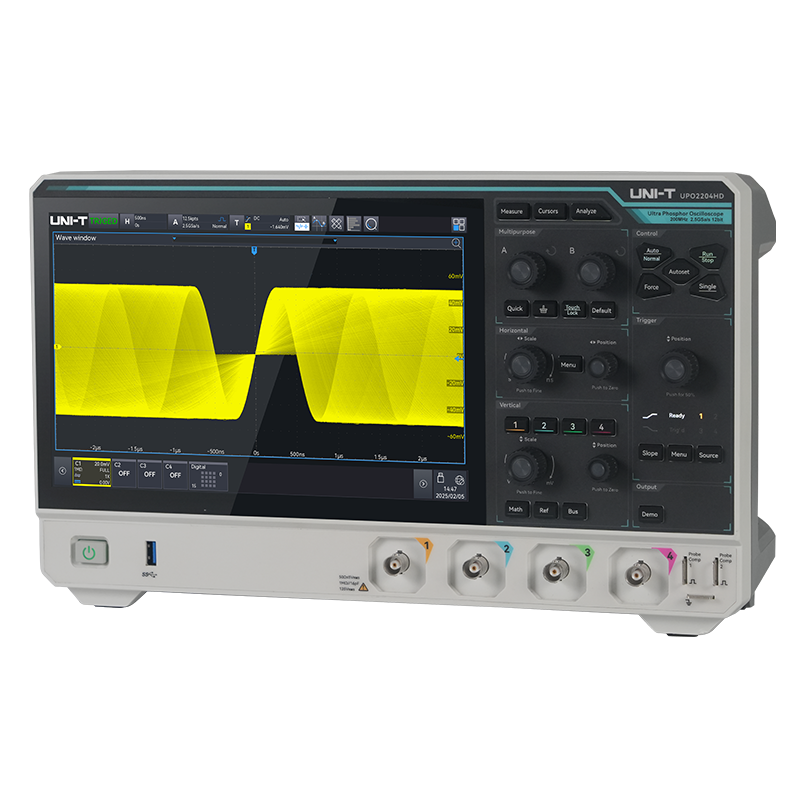

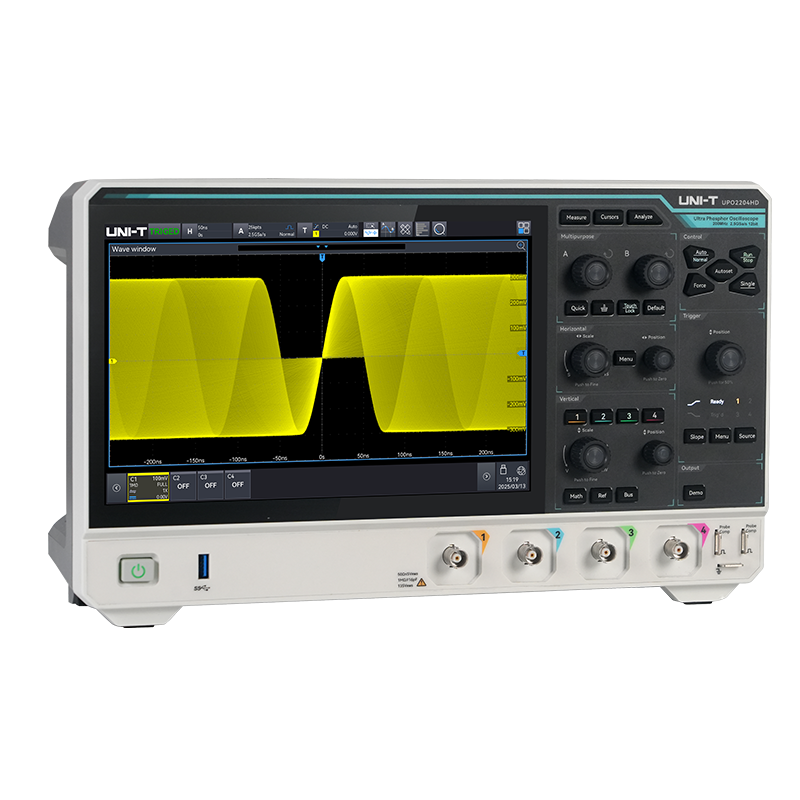

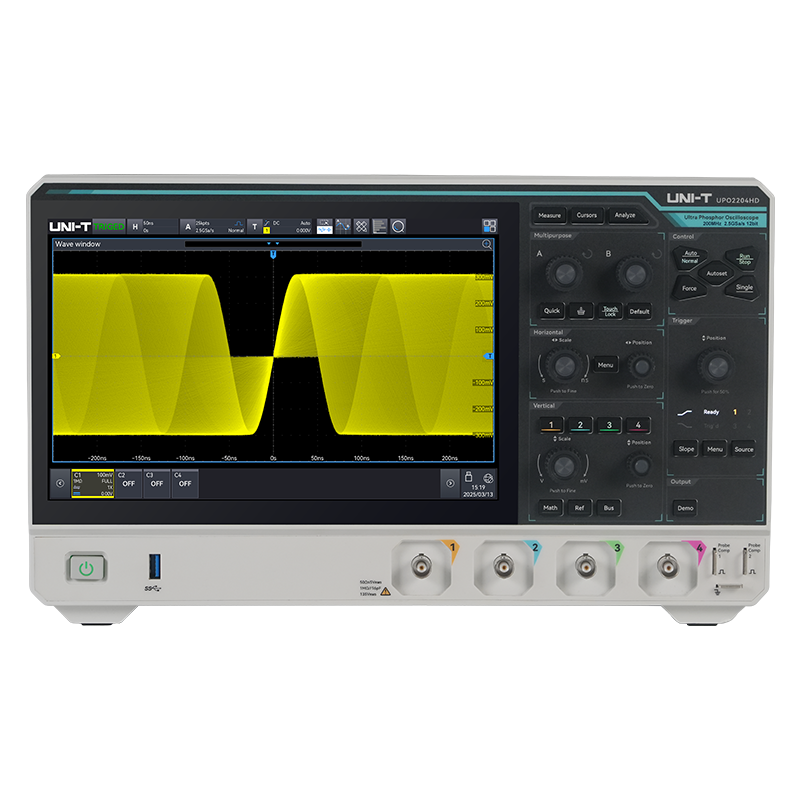

UPO2102HD hochauflösendes Oszilloskop

Varianten

Normaler Preis: Excl. VAT €879,00

Bandbreite: 100 MHz
Kanäle: 2 analog
Echtzeit-Abtastrate: 2,5 GSa/s
Speichertiefe: 100 Mpts
Wellenform-Erfassungsrate: 1.000.000 wfms/s
Hohe vertikale Auflösung: 12-Bit-ADC
Großes Touchscreen-Display mit intuitiver Benutzeroberfläche
Erweiterte Triggerung und serielle Bus-Dekodierung
Mehrere Schnittstellen: USB, LAN, HDMI, SCPI-Unterstützung

Menge

UPO2102HD hochauflösendes Oszilloskop

Wenn Sie etwas besprechen möchten, zögern Sie nicht, uns zu kontaktieren .
Sichere Kasse
30-tägiges Rückgaberecht

Spezifikation

Bandbreite: 100 MHz analoge Kanalbandbreite, ideal für Bildung, eingebettete Systeme und F&E-Anwendungen
Kanäle: 2 analoge Kanäle
Echtzeit-Abtastrate: Bis zu 2,5 GSa/s für eine genaue Signalerfassung
Speichertiefe: Bis zu 100 Mpts pro Kanal für eine tiefe und detaillierte Wellenformerfassung
Wellenform-Erfassungsrate: Bis zu 250.000 wfms/s (1.000.000 wfms/s im Sequenzmodus)
Vertikale Auflösung: 12-Bit-ADC mit ERES (Enhanced Resolution) bis zu 16 Bit (4-Bit-Verbesserung)
High-Fidelity-Display: Ultra Phosphor 3.0-Technologie mit bis zu 256 Graustufen für eine lebendige Signalvisualisierung

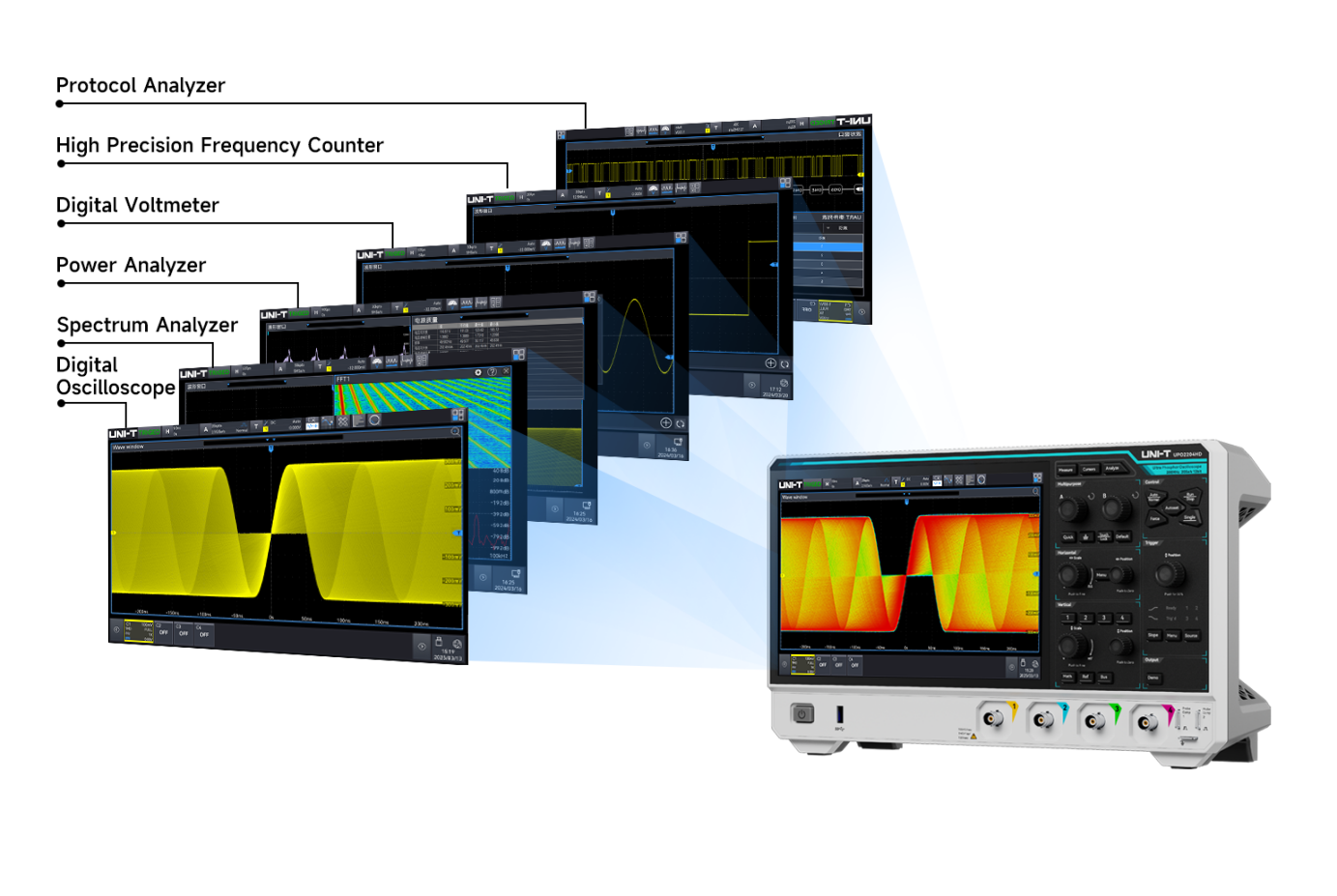

6-in-1-Instrumentenintegration:
- Hochauflösendes Oszilloskop
- Spektrumanalysator
- Digitales Voltmeter (DVM)
- Frequenzzähler
- Protokollanalysator
- Leistungsanalyse
Protokolldekodierungsunterstützung: RS232/UART, I2C, SPI, CAN, CAN-FD, LIN, FlexRay, AUDIO, SENT
Parametermessungen: 56 automatische Messungen mit Histogramm- und Trendlinienanzeige
Wellenformaufzeichnung: Echtzeit-Hardwareaufzeichnung von bis zu 125.000 Bildern mit USB-Speicherexport
Verbesserte FFT: Bis zu 4 Mpts mit Frequenzeinstellung, Erkennung, Wasserfallanzeige und Marker-Unterstützung
Triggertypen: Flanke, Impulsbreite, Video, Rampe, Runt, Überamplitude, Verzögerung, Timeout, Dauer, Setup & Hold, N-te Flanke und Codemuster
Zonenauslöser: Isolieren und erfassen Sie seltene oder komplexe Signalereignisse visuell
Mehrfensteranzeige: Analysieren Sie Wellenform, FFT, Protokoll und Messdaten gleichzeitig
Frequenzzähler: 7-stelliger Mehrkanal-Hardwarezähler mit einstellbarer Aktualisierungszeit und Auflösung
RMS-Messung: DVM unterstützt DC, AC RMS und DC+AC RMS über mehrere Kanäle
Touch-Display: 10,1 Zoll kapazitiver HD-Bildschirm (1280 x 800) mit Unterstützung für Multi-Touch-Gesten: Zoomen, Ziehen, Schieben, Klicken
Schnittstellen: USB-Host, USB-Gerät, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), HDMI für externe Anzeige
SCPI-Unterstützung: Standard-Programmierschnittstelle für Remote-Testautomatisierung und Instrumentensteuerung
Eingebetteter WebServer: Webbasierter Zugriff und Steuerung über PC oder mobilen Browser
Firmware-Updates: Unterstützt Online-Firmware-Upgrades für Funktionsverbesserungen

Merkmale

Geringeres Rauschen und verbesserte ENOB
Vielseitige Prüfgeräte
- Oszilloskope
- Spektrumanalysator
- Protokollanalysator

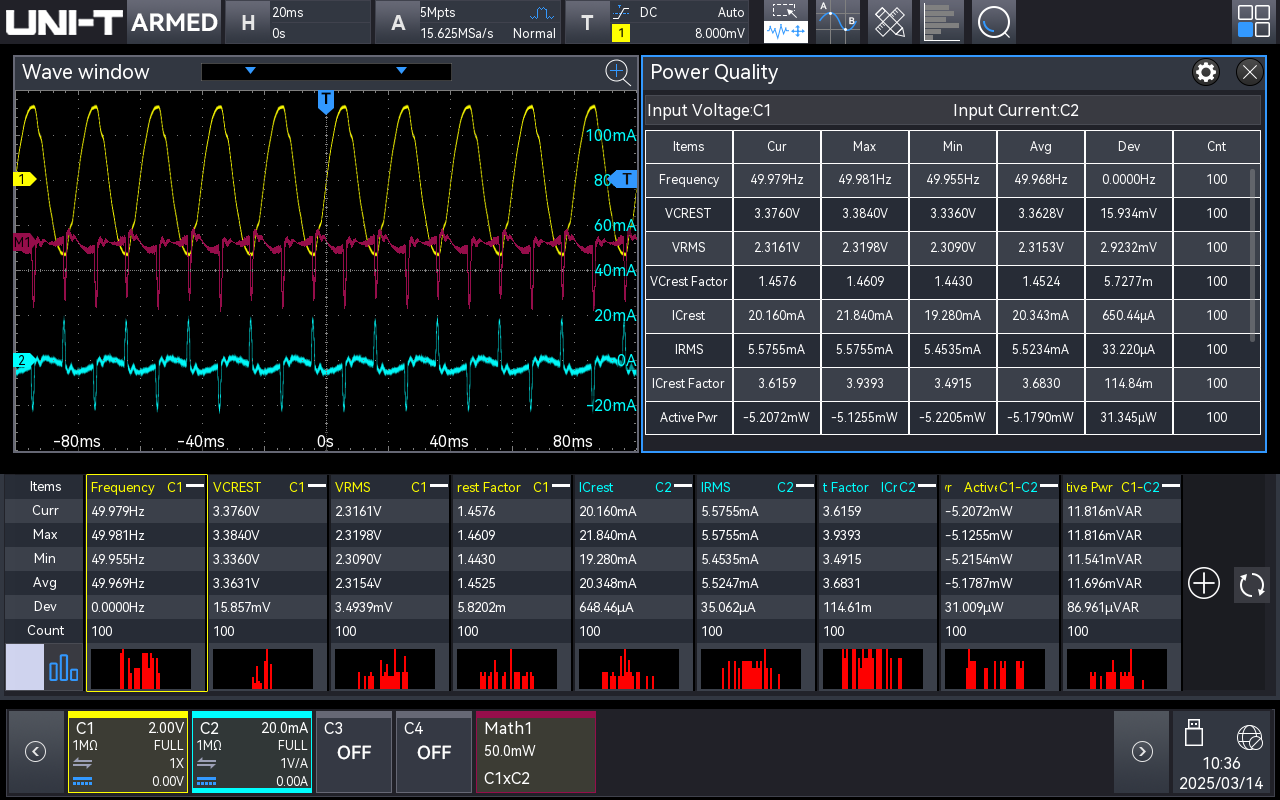

- Leistungsanalysator
- Hochpräzisions-Frequenzzähler
- Digitales Voltmeter

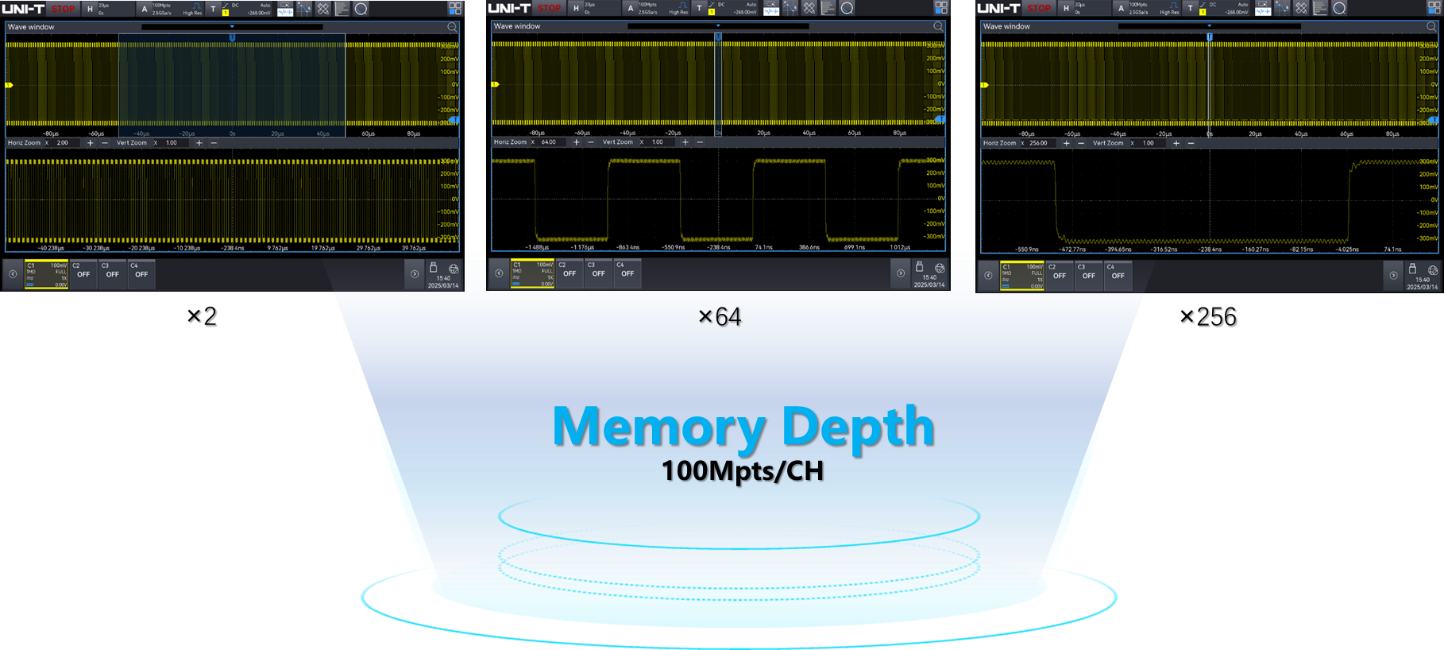

2D-Unendlicher Zoom
Klare horizontale und vertikale Auflösung

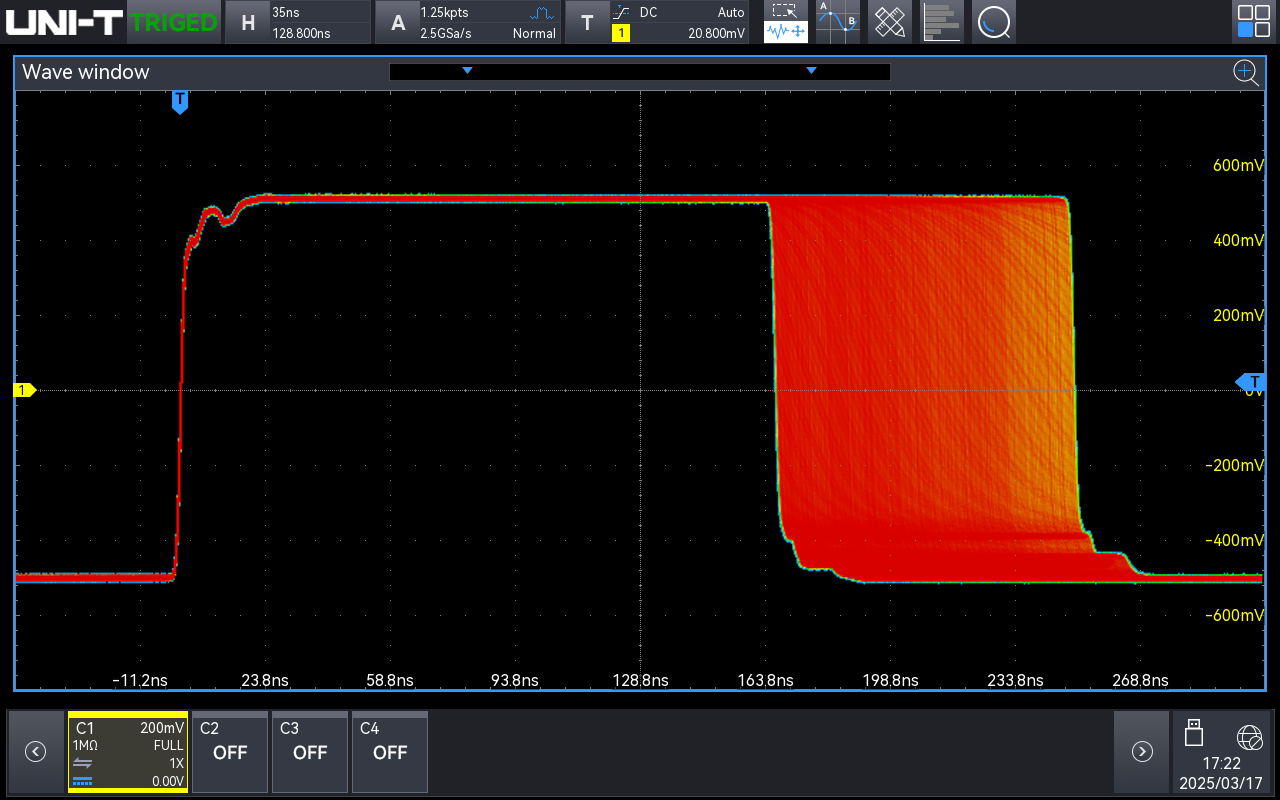

Ultra Phosphor 3.0
Unterstützt 8-Kanal-Parallelgraph-Mapping, die Verarbeitungsrate beträgt bis zu 20 Gbit/s, die Wellenform-Erfassungsrate beträgt bis zu 250.000 wfms/s und bis zu 1.000.000 wfms/s im Sequenzmodus.

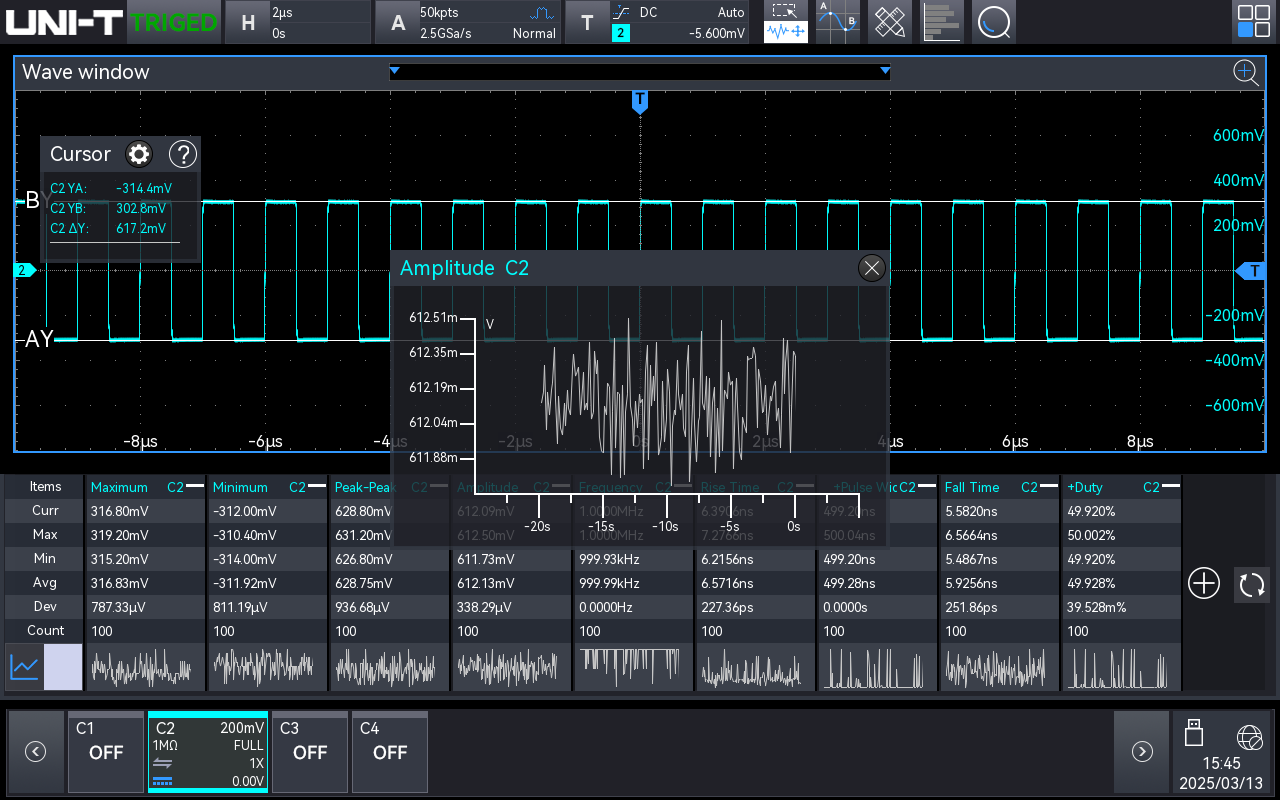

56 Typen: Messung, Statistik, Trenddiagramme
56 Arten präziser automatischer Parametermessungen, die mehrere Dimensionen wie Spannung, Frequenz, Phase und Leistung abdecken. Darüber hinaus integriert es erweiterte Parameterstatistiken und Analysefunktionen zur Visualisierung von Trenddiagrammen und bietet eine umfassende und mehrdimensionale Anzeige von Signalcharakteristikänderungen. So werden tiefe Einblicke auf professionellem Niveau und eine effiziente Dateninterpretation ermöglicht.

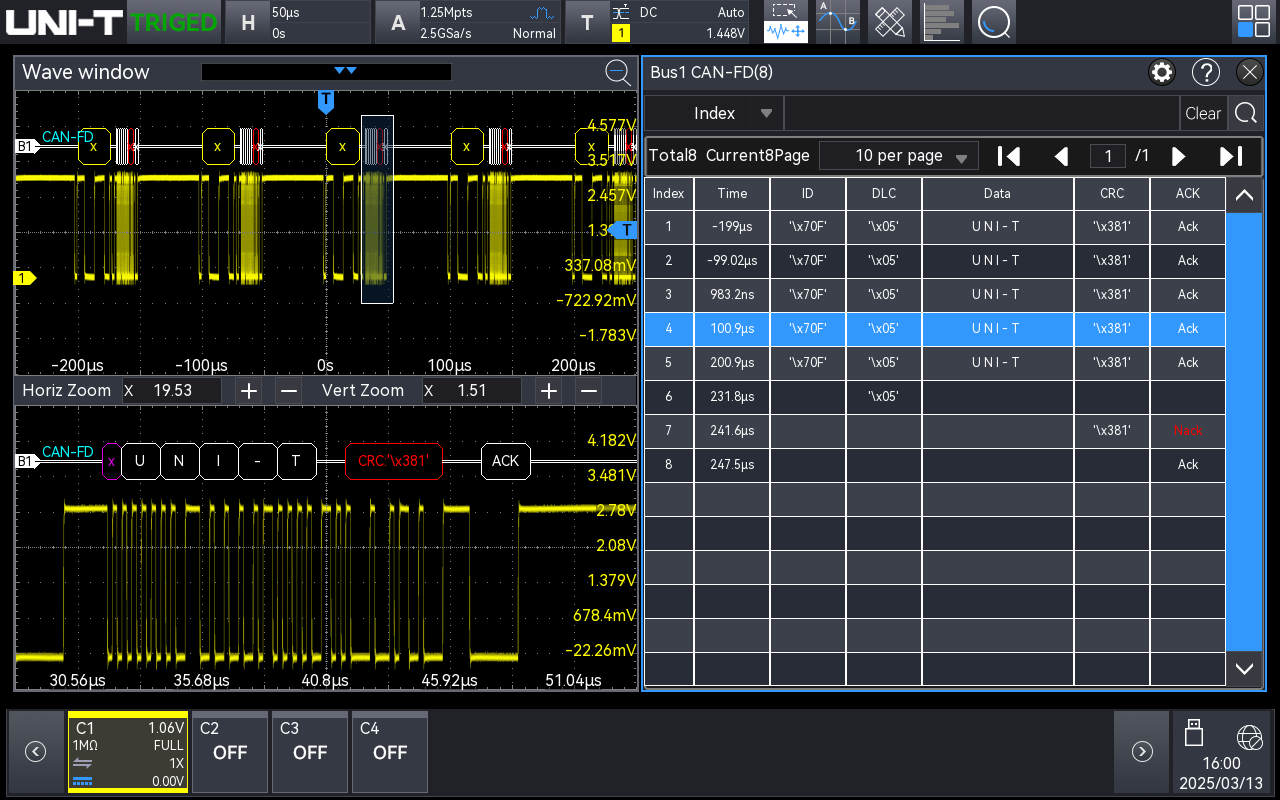

Protokolldekodierung und -auslösung
Unterstützt 9 Arten von Mainstream-Protokollen, einschließlich
- Eingebettet: UART, I2C, SPI
- Automobil: CAN, CAN-FD, LIN, FlexRay, SENT
- Audio

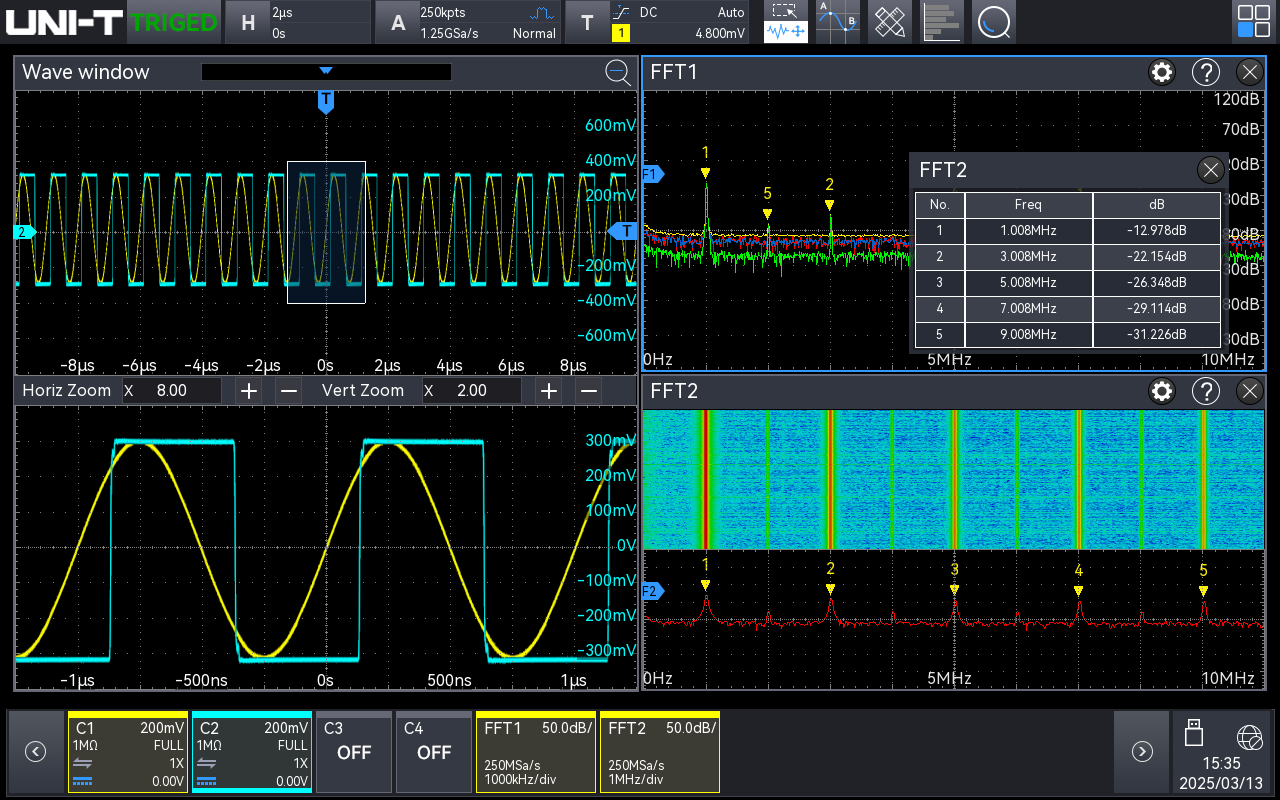

Spektrumanalysator
- Standardmäßige erweiterte FFT mit bis zu 4 Mpts für die 4-Kanal-Signalanalyse
- Frequenzbereich: 0 bis 1,25 GHz
- Wasserfallkurve
- 4 Spuren und 4 Erkennungen
- Markierungstyp: Automatisch, manuell und Schwellenwert
- Markierungspunktliste

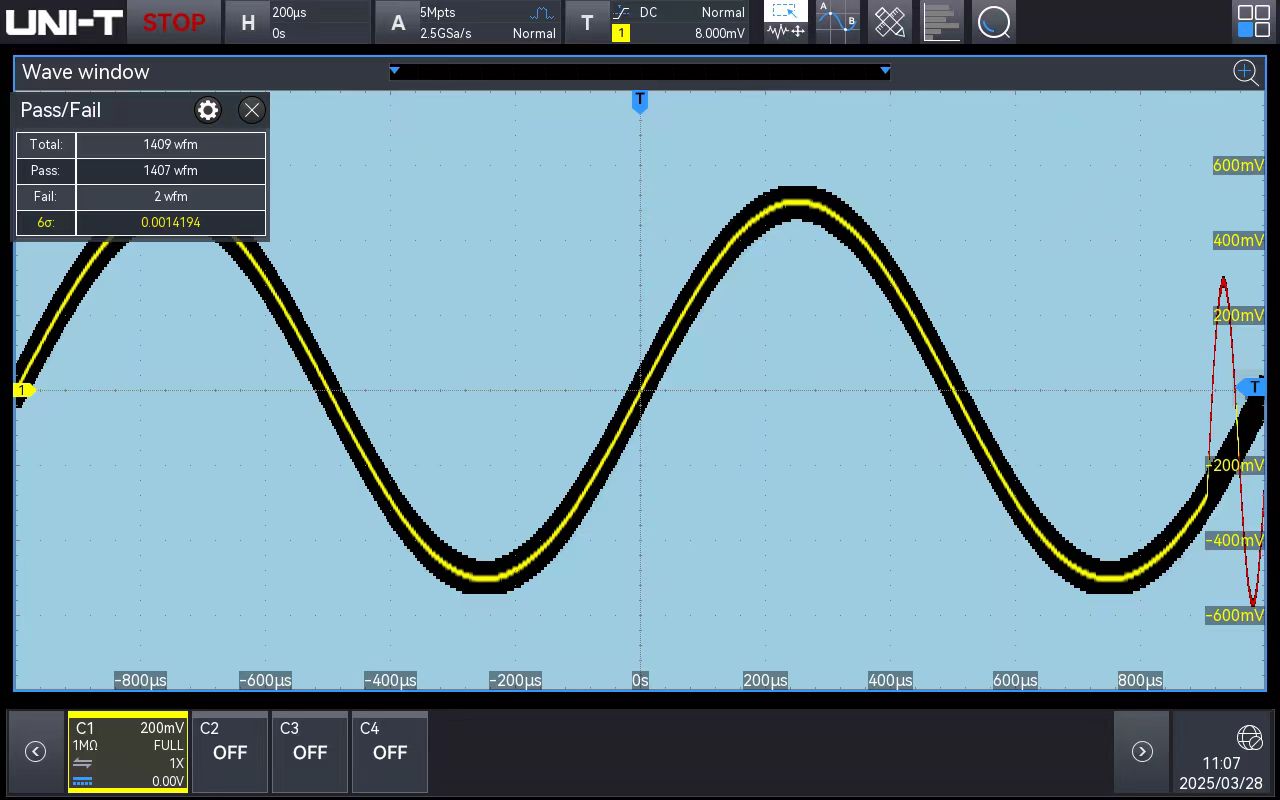

Hardwarebeschleunigter Maskentest: 6σ Standard < 1s
Der 6σ-Standard (Six Sigma) für elektronische Signale ist ein Prozess mit einer Fehlerrate von maximal 3,4 Fehlern pro Million Möglichkeiten (DPMO). Das bedeutet, dass pro 1.000.000 Samples nur 3,4 Anomalien auftreten. Dank der ultrahohen Hardware-Erfassungsrate erreicht der hardwarebeschleunigte Vorlagentest die volle Erfassungsrate von Ultra Phosphor 3.0 und führt Wellenformtests, die bestimmte Standards erfüllen, innerhalb von 1 Sekunde (statt mehreren Stunden) durch.
FIR-Filter
Die Bandbreite ist stufenlos einstellbar, wodurch Rauschen und Störungen im Bereich von 50 Hz bis 500 MHz effektiv herausgefiltert werden.

Vergleich

Modell	UPO2204HD	UPO2202HD	UPO2104HD	UPO2102HD	UPO2074HD	UPO2072HD
Bandbreite	200 MHz		100 MHz		70 MHz
Kanäle	4 Analog	2 Analog	4 Analog	2 Analog	4 Analog	2 Analog
Abtastrate	2,5 GSa/s
Speichertiefe	100 Mpts
Erfassungsrate	1.000.000 WFM/s
Auflösung	12 Bit (bis zu 16 Bit mit ERES)
