Spezifikation

Besonderheit Spezifikation
Modellnummer UPO2202
Umfangstyp UPO
Bandbreite 200 MHz
Kanäle 2 Analog
Echtzeit-Abtastrate 2GSa/S
Anstiegszeit ≤ 1,8 ns
Speichertiefe 56 Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s
Eingangsimpedanz (Analogkanal) (101 kΩ±1%)||(16 pF ± 1 pF)
Eingangsimpedanz (Digitalkanal) -
Wellenformgenerator NEIN
Anzeige 8-Zoll-TFT-LCD
Touch-Screen JA
Garantie 3 Jahre
Versandabmessungen (L x B x H) 19 Zoll x 8 Zoll x 12 Zoll
Versandgewicht 4,5 kg
Unterlagen Englischer Download-Leitfaden, mehrsprachiges Sicherheitshandbuch, Kalibrierungsbericht (COC)

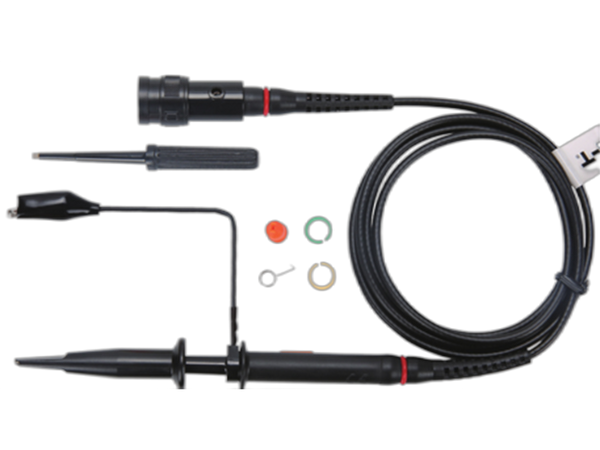

Mitgeliefertes Zubehör Netzkabel, USB2.0-Druckkabel, Passive Sonde 200 MHz * 2 (UT-P05) oder 100 MHz * 4 (UT-P04)
Weitere Produktspezifikationen finden Sie im beigefügten PDF.





Video

Vergleich

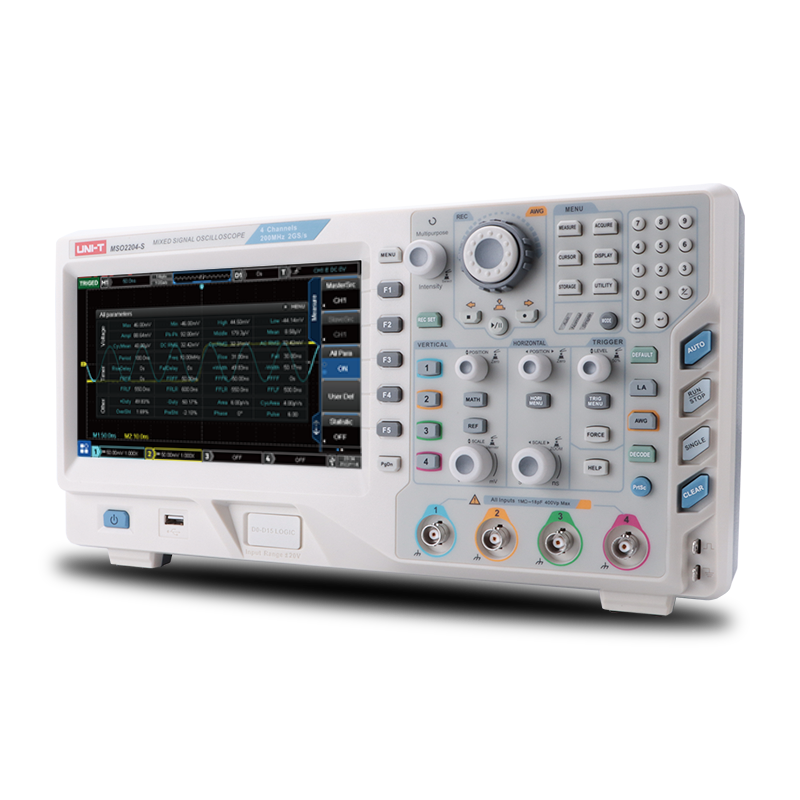

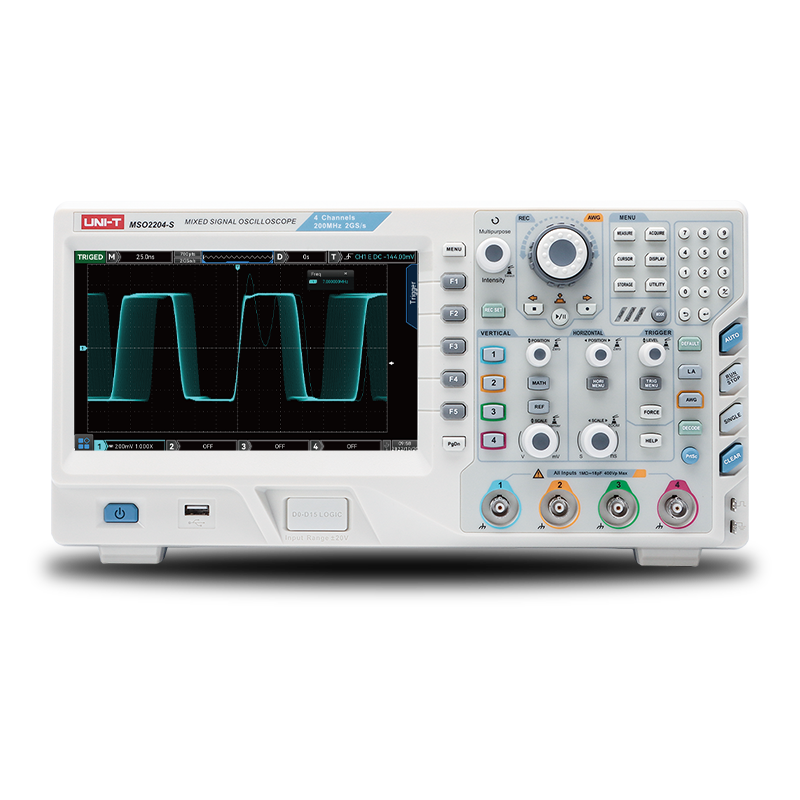

Modell MSO2204-S MSO2104-S MSO2202-S MSO2102-S
Bandbreite 200 MHz 100 MHz 200 MHz 100 MHz
Kanäle Analog 4 +Digital 16 Analog 2 +Digital 16
Echtzeitprobe 2GSa/s
Max. Speichertiefe 56Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s
Wellenformgenerator 50 MHz Doppelkanäle
Modell MSO2104 MSO2102 MSO2202 MSO2204
Bandbreite 100 MHz 200 MHz
Kanäle Analog 4 Analog 2 Analog 4
Echtzeitprobe 2GSa/s
Max. Speichertiefe 56Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s
Modell UPO2204 UPO2104 UPO2202 UPO2102
Bandbreite 200 MHz 100 MHz 200 MHz 100 MHz
Kanäle Analog 4 Analog 2
Echtzeitprobe 2GSa/s
Max. Speichertiefe 56Mpts
Wellenform-Erfassungsrate 1.000.000 Wfms/s

Zugehöriges Dokument

Bedienungsanleitung

MSO/UPO2000 Benutzerhandbuch
  • Sprache: English
  • Version: V1.0
  • Veröffentlichungsdatum: 06.08.2024

  • Technisches Datenblatt

    MSO/UPO2000-Serie Datenblatt-EN
  • Sprache: English
  • Version: V1.1
  • Veröffentlichungsdatum: 06.08.2024

  • Programmierhandbuch

    MSO/UPO2000 Programmierhandbuch
  • Sprache: English
  • Version: V1.0
  • Veröffentlichungsdatum: 06.08.2024

  • Kurzanleitung

    MSO/UPO2000 Kurzanleitung
  • Sprache: English
  • Version: V1.0
  • Veröffentlichungsdatum: 06.08.2024

  • Software

    Geräte-Manager
  • Version V2.6
  • Veröffentlichungsdatum: 08.08.2024

  • Firmware

    MSO2000 Firmware
  • Version V1.07.0086
  • Veröffentlichungsdatum: 05.09.2023

  • MSO/UPO2000 Firmware
  • Version V1.05.0082
  • Veröffentlichungsdatum: 07.07.2023

  • MSO/UPO2000 Firmware
  • Version V1.09.0101
  • Veröffentlichungsdatum: 22.05.2024
