Exploring the MSO3000HD Series: A Versatile High-Resolution Oscilloscope

Découverte de la série MSO3000HD : un oscilloscope polyvalent haute résolution

Dans le monde de l'analyse et des tests de signaux, disposer d'un instrument puissant, précis et polyvalent est essentiel. La série d'oscilloscopes MSO3000HD est conçue pour répondre à ces exigences, offrant une résolution inégalée, une fidélité du signal améliorée et des outils d'analyse robustes. Que vous travailliez dans la recherche médicale, le développement de dispositifs basse consommation, les circuits intégrés, les alimentations haute précision ou l'électronique automobile, le MSO3000HD offre une solution de pointe pour l'analyse des formes d'onde.


Le MSO3000HD est un oscilloscope haute résolution intégrant 4 voies de signaux, un analyseur logique 16 voies et un générateur de signaux arbitraires 2 voies. Équipé d'un convertisseur analogique-numérique (CAN) R12™ 12 bits, il peut atteindre une résolution de 16 bits grâce à la technologie ERES (résolution améliorée). Sa fréquence d'échantillonnage maximale est de 2,5 Géch./s, sa mémoire de 500 Mpts et sa vitesse de capture de 1 500 000 wfms/s garantissent une analyse de haute qualité. Le MSO3000HD prend en charge 12 types d'événements déclencheurs et 12 types de données de protocole, et peut être contrôlé à distance via un serveur Web. Il convient à diverses tâches de test et d'analyse dans des domaines tels que le médical, les appareils basse consommation, les circuits intégrés, les alimentations de haute précision, l'électricité et l'électronique automobile. Le MSO3000HD est un instrument polyvalent et puissant.

200 MHz ~ 500 MHz

BANDE PASSANTE

4

CANAUX ANALOGIQUES

2,5 Géch/s

FRÉQUENCE D'ÉCHANTILLONNAGE EN TEMPS RÉEL

500 Mpts

PROFONDEUR DE MÉMOIRE MAXIMALE

1 500 000 wfms/s

TAUX DE CAPTURE DE FORME D'ONDE

16

CHAÎNES NUMÉRIQUES

Résolution et performances inégalées

L'une des caractéristiques les plus remarquables de la série MSO3000HD est son convertisseur analogique-numérique (CAN) 12 bits haute résolution , extensible à 16 bits grâce à la technologie ERES (Enhanced Resolution) . Il en résulte une précision de mesure nettement améliorée, une réduction du bruit et la possibilité de capturer les détails les plus complexes des formes d'onde avec une clarté exceptionnelle. La fréquence d'échantillonnage en temps réel maximale de 2,5 Géch./s , associée à une impressionnante capacité mémoire de 500 Mpts , garantit une analyse précise des signaux les plus complexes.

Polyvalence multifonctionnelle

Le MSO3000HD n’est pas seulement un oscilloscope ; il intègre plusieurs fonctionnalités de test dans un seul appareil, ce qui en fait un outil essentiel pour les ingénieurs et les chercheurs.

  • Oscilloscope
  • Analyseur logique (16 canaux numériques)
  • Générateur de fonctions/formes d'ondes arbitraires (2 canaux)
  • Analyseur de spectre
  • Analyseur de protocole
  • Analyseur de puissance
  • Analyseur de diagramme de Bode
  • Compteur de fréquence de haute précision
  • Voltmètre numérique
Image de l'instrument

Cette suite complète d'outils fait du MSO3000HD une solution unique pour tous les besoins de mesure et d'analyse de signaux.

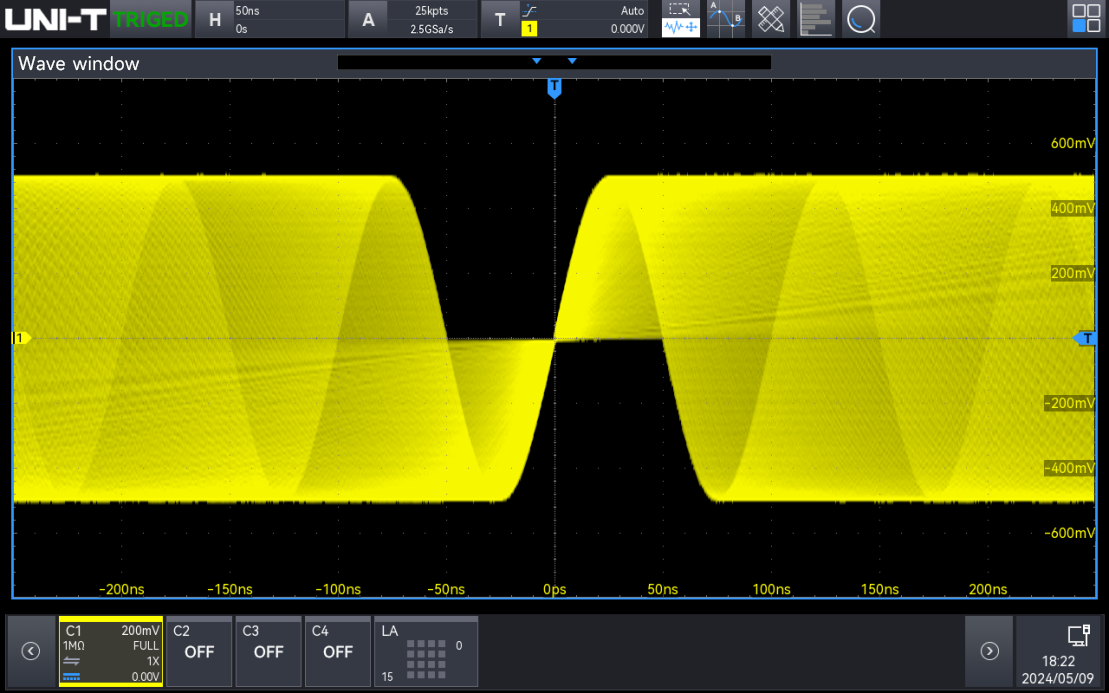

Ultra Phosphor 3.0 : visualisation avancée et traitement à grande vitesse

Grâce à la technologie Ultra Phosphor 3.0 , le MSO3000HD atteint un débit de traitement allant jusqu'à 20 Gbit/s et une vitesse de capture de forme d'onde pouvant atteindre 1 500 000 wfms/s en mode séquentiel. Ainsi, même les signaux sporadiques et les anomalies rares peuvent être détectés efficacement, garantissant qu'aucun événement critique ne soit manqué. L'architecture logicielle et matérielle avancée réduit considérablement le temps mort à moins de 1 μs , améliorant ainsi l'efficacité globale de la capture de forme d'onde.

Image 1

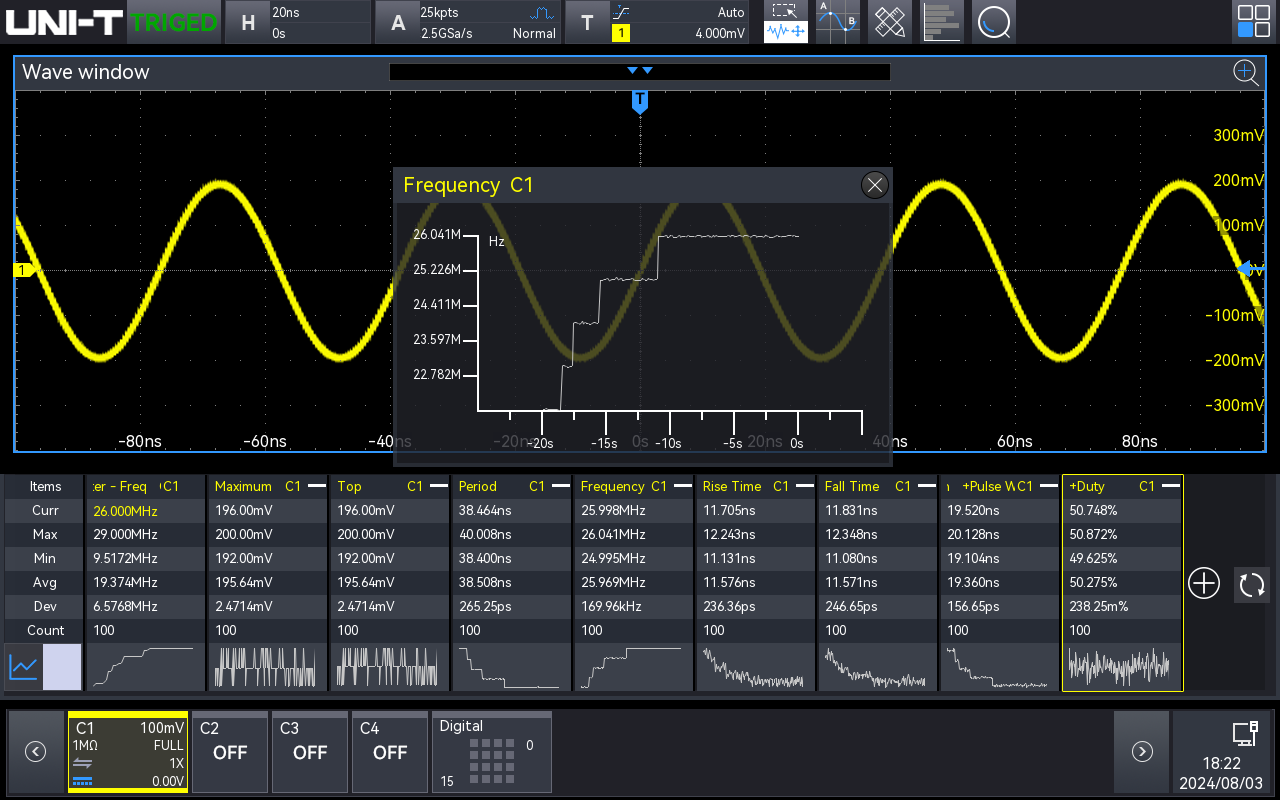

54 types : mesures, statistiques, graphiques de tendance
Image 2
Ultra Phosphore 3.0

Outils complets de mesure et d'analyse

Doté de 54 types de mesures automatiques de paramètres , dont la tension, la fréquence, la phase et la puissance, le MSO3000HD offre une analyse approfondie du comportement des signaux. La visualisation des graphiques de tendance et les fonctions statistiques avancées facilitent l'extraction de modèles de données cruciaux pour une analyse approfondie.

De plus, les capacités de décodage et de déclenchement de protocole prennent en charge 12 protocoles de communication courants , notamment :

  • Systèmes embarqués : UART, I2C, SPI

  • Applications automobiles : CAN, CAN-FD, LIN, FlexRay, SENT

  • Analyse audio : I2S (Audio-I2S, Audio-LJ, Audio-RJ)

  • Aérospatiale : MIL-STD-1553, ARINC 429

  • Communication sans fil : codage Manchester

Avec des vitesses de décodage en temps réel de 200 millions de points de données en moins d'une seconde , cet oscilloscope est parfait pour déboguer et analyser des systèmes de communication complexes.

Analyse avancée du spectre et de la puissance

Pour les ingénieurs travaillant avec les signaux RF et les systèmes d'alimentation, les capacités d'analyse spectrale du MSO3000HD offrent une FFT 4 millions de points , des courbes en cascade, des mesures automatiques de marqueurs et un fonctionnement simultané de la FFT 4 canaux . L'intégration de la recherche de pics et des marqueurs fréquentiels assure une caractérisation précise du signal, rendant l'analyse RF fluide et efficace.

De plus, la fonctionnalité Power Analysis 6+ fournit des fonctionnalités cruciales telles que :

  • Analyse du taux de réjection de l'alimentation électrique (PSRR)

  • Analyse de la réponse du contrôle en boucle fermée

  • Détection d'harmoniques de courant

  • Analyse du courant de surtension

Avec 12 tests de puissance disponibles en 2024 , le MSO3000HD garantit la conformité aux normes modernes d'efficacité énergétique et de stabilité.

Image 1
Test de masque accéléré par le matériel : norme 6σ < 1 s
Image 2
Analyseur de spectre

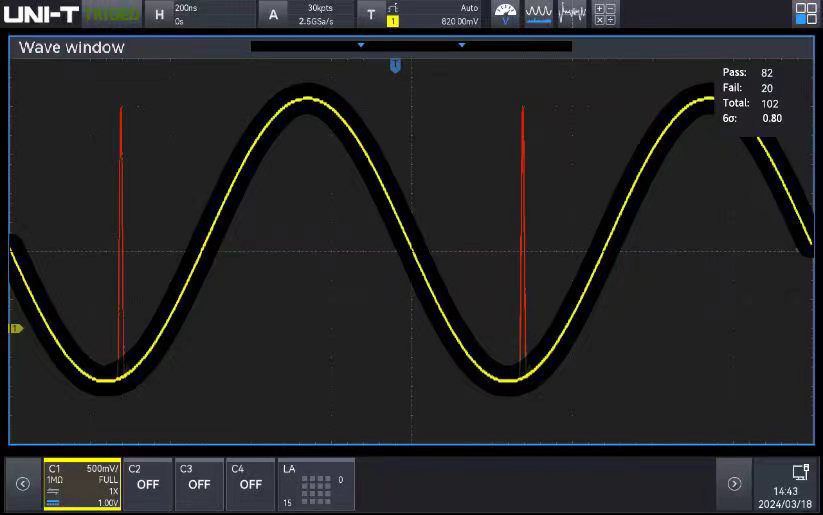

Test de masque accéléré par le matériel : norme 6σ

Le MSO3000HD est conforme à la norme 6σ (Six Sigma) et atteint un taux de défauts ne dépassant pas 3,4 défauts par million d'opportunités (DPMO) . Son test de masque accéléré par matériel garantit une analyse de conformité des formes d'onde en temps réel en moins d'une seconde , éliminant ainsi de longues heures de test. Cette fonctionnalité est particulièrement utile pour les applications haute fiabilité en recherche industrielle et scientifique.

Variantes et spécifications du modèle

La série MSO3000HD est disponible en trois modèles différents, chacun répondant à des exigences de bande passante spécifiques :

Modèle Bande passante chaînes analogiques Chaînes numériques Taux d'échantillonnage Profondeur de la mémoire Taux de capture
MSO3054HD 500 MHz 4 16 2,5 Géch/s 500 Mpts 1 500 000 wfms/s
MSO3034HD 350 MHz 4 16 2,5 Géch/s 500 Mpts 1 500 000 wfms/s
MSO3024HD 200 MHz 4 16 2,5 Géch/s 500 Mpts 1 500 000 wfms/s

Réflexions finales : une révolution dans l'analyse des signaux

La série MSO3000HD représente une avancée technologique majeure dans le domaine des oscilloscopes, alliant haute résolution, mémoire importante et de nombreuses fonctionnalités de test au sein d'un seul appareil. Que vous analysiez des signaux numériques à haut débit, déboguiez des systèmes embarqués, réalisiez des analyses de spectre RF ou effectuiez des tests d'intégrité de puissance, cet oscilloscope offre la précision, la rapidité et la polyvalence nécessaires pour relever les défis d'ingénierie modernes.

Pour les professionnels et les chercheurs à la recherche d'un oscilloscope fiable et performant , la série MSO3000HD est un investissement qui offre une précision, une efficacité et une flexibilité inégalées .
